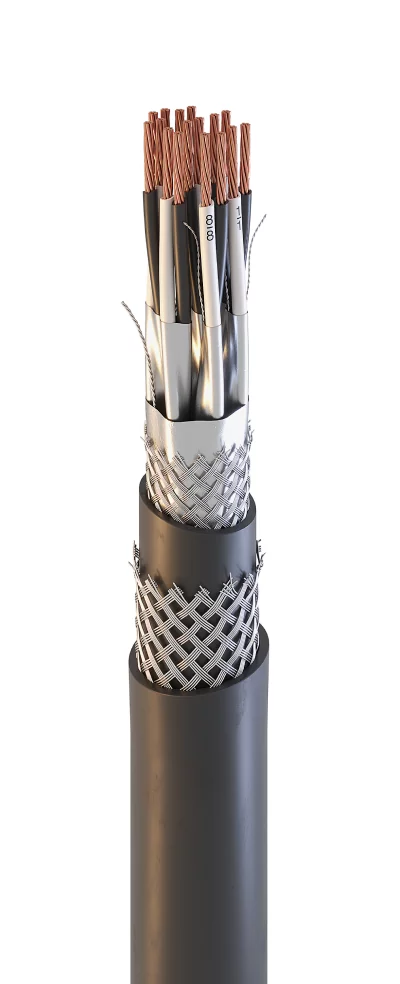

Кабели универсальные марки Сегмент‑КУ

ТУ 3500-003-37572599-2016
Торговая марка Сегмент-КУ является интеллектуальной собственностью предприятия ООО «СегментЭНЕРГО» и не может быть использованы в коммерческих целях другими физическими или юридическими лицами, а также копироваться и передаваться третьим лицам без согласия собственника.

Запросить подробный и актуальный референс-лист вы можете написав на почту: info@segmentenergo.ru с пометкой для Свителёвой Аллы Бениковны.

Описание

Кабели универсальные, с различными исполнениями материалов изоляции, экрана и оболочки для стационарного и нестационарного межприборного монтажа, для подключения датчиков, исполнительных механизмов, промышленных контроллеров.

Для применения в цифровых системах передачи данных в диапазоне частот 4 МГц, для формирования промышленных сетей по протоколам HART, PROFINET, FOUN-DATION FIELDBUS, PROFIBUS, MODBUS по стандартам ANSI/TIA/EIA-422 (RS-422), RS-485, RS-482 для кабелей или другим интерфейсам, а так-же для прокладки кабельных линий при использовании взрывозащиты вида «искробезопасная электрическая цепь i» по ГОСТ IEC 600079-14, ГОСТ 31610.11, ГОСТ Р МЭК 60079-25, ГОСТ 30852.10, ГОСТ 30852.13.

Вид климатического исполнения кабелей УХЛ, ХЛ категории размещения 1 - 5 по ГОСТ 15150.

Преимуществом данного кабеля является универсальность и возможность широкого спектра применения в роли: силового, монтажного, контрольного и интерфейсного для RS-485 кабелей.

Кабели могут быть проложены на опасных производственных объектах и во взрывоопасных зонах классов 0; 1; 2; 20; 21; 22; В-1; В-2; (с учетом требований ГОСТ 30852.13, ГОСТ IEC 60079-14, ПУЭ) при отсутствии опасности механических повреждений

Стойкости к внешним воздействующим факторам

МБ — маслобензостойкое исполнение
Сегмент-КУнг(А)-HF 2×2×0,5 МБ
УФ — исполнение кабеля стойкое к ультрафиолету
Сегмент-КУнг(А)-HF 37×1,0 УФ
ХЛ — холодостойкое исполнение
Сегмент-КУнг(А)-LS-ХЛ 2×0,5
NORD — арктическое исполнение
Сегмент-КУнг(А)-HF-NORD 4×2×0,75
в — кабели с водоблокирующими элементами обеспечивающими продольную герметичность
Сегмент-КУнг(А)-LS 14×1,5 в
Х — кабели стойкие к агрессивным средам
Сегмент-КУнг(А)-FRLS 14×1,5 Х
d — кабели применяемые для прокладки кабельных линий от оборудования с видом взрывозащиты «взрывонепроницаемая оболочка d»
Сегмент-КУнг(А)-FRLS 14×1,5 d

Минимальный срок службы

нг(А)-LS не менее 35 лет
нг(А)-HF не менее 40 лет

Диапазон температур °С

Температура монтажа

– 50 °С для исполнения NORD
– 35 °С для исполнения ХЛ
– 20 °С для исполнения LS
– 15 °С для остальных исполнений

Температура эксплуатации

– 50 °С … + 80 °С для индекса LS
с изоляцией из сшитого полиэтилена
или кремнийорганической резины
– 50 °С … + 90 °С для индекса HF
с изоляцией из сшитого полиэтилена
или кремнийорганической резины
– 50 °С … + 70 °С для остальных
исполнений
– 52 °С для исполнения LS
– 60 °С для исполнения ХЛ
– 70 °С для исполнения NORD

Минимальные радиусы изгиба

3 Dн – для кабелей групповой скрутки
небронированных;
4 Dн –для кабелей групповой скрутки,
бронированных проволочной броней;
7 Dн – для кабелей групповой скрутки,
бронированных ленточной броней;
4 Dн – для кабелей жильной скрутки
небронированных;
5 Dн –для кабелей жильной скрутки,
бронированных проволочной броней;
7,5 Dн – для кабелей жильной скрутки,
бронированных ленточной броней.

где Dн — наружный диаметр кабеля

Класс пожарной опасности

ГОСТ 31565-2012

FRLS П1б.8.2.2.2
FRHF-XЛ П1б.1.1.2.1
FRHF-NORD ПЗ.1.1.2.1

Сохранение работоспособности в условиях пожара Т — 850 °С — 180 минут

Пример записи

нг(А) — LS
Класс пожарной опасности*
—
нг(А)
нг(А)-LS
нг(А)-FRLS
нг(А)-HF
нг(А)-FRHF
*нг(А) указывается перед обозначением экранов и брони, LS, HF, FRLS, FRHF — после

FR
Огнестойкое исполнение
FR	изоляция из кремнийорганической резины
с	огнестойкий барьер в виде обмотки из слюдосодержащих лент: FRLS-c

ХЛ
Холодостойкое исполнение
ХЛ	хладостойкое исполнение
NORD	арктическое исполнение

К
Броня
—	без брони
Б	из двух стальных оцинкованных лент
К	в виде оплетки из стальной оцинкованной проволоки
КГ	в виде оплетки из стальной оцинкованной проволоки без защитной оболочки

Вз
Доп требования по взрывозащите
Вз	кабели с дополнительными требованиями по обеспечению взрывозащищенного исполнения (прим. Сегмент-КУ Вз-нг(А) Эмл-LS)

ЭИ
Индивидуальный экран*
—	без экрана
ЭИ	комбинированный из алюмополимерной ленты с контактным медным луженым проводником и оплеткой из медных луженых проволок
ЭИф	алюмополимерная лента с контактным медным луженым проводником
ЭИм	оплетка из медных проволок
ЭИл	оплетка из медных луженых проволок
ЭИмф	в виде обмотки из медных фольгированных композиционных лент с контактным проводником или медных лент
*пары/тройки/четвёрки

Э
Общий экран
—	без экрана
Э	комбинированный из алюмополимерной ленты с контактным медным луженым проводником и оплеткой из медных луженых проволок
Эф	алюмополимерная лента с контактным медным луженым проводником
Эм	оплетка из медных проволок
Эл	оплетка из медных луженых проволок
Эмф	в виде обмотки лентой медной фольги ламинированной полимером с контактным проводником
Эмл	из медной ленты либо фольги

N×2×S — 660 В
Номинальные сечения токопроводящих жил, количество пар, троек и четверок
Номинальное напряжение	Номимальное сечение жил	Количество жил, пар, троек и четверок
250 В	0,20 0,35 0,5 0,75 1,0 1,2 1,5 2,5 4 6	1 – 52
660 В	0,35 0,5 0,75 1,0 1,2 1,5 2,5 4 6	1 – 52
660 В	10 16 25 50	1 – 7
1000 В	0,5 0,75 1,0 1,2 1,5 2,5 4 6	1 – 52
1000 В	10-150	1 – 5

ок л з в Пс ПЗ Вз Р d X
Возможные модификации кабеля*
ок	однопроволочные токопроводящие жилы
л	жилы из медных луженых проволок
т	обмотка пар, троек или четверок слюдосодержащей лентой
в	кабели с водоблокирующими элементами обеспечивающими продольную герметичность
п	поясная изоляция под общим или индивидуальным экраном
Пс	с изоляцией из сшиваемой полиолефиновой композиции (температуры указаны на стр. 9)
ПЗ	повышенная защита от перекрестных помех реализованная частым, некратным и неравным шагом скрутки
з	в кабелях с круглым поперечным сечением и подложкой, полученной методом экструзии и любыми негигроскопичными заполнителями
МБ	маслобензостойкое исполнение
УФ	исполнение кабеля стойкое к ультрафиолету
i	исполнение предназначенное для искробезопасных электрических цепей (синий цвет оболочки)
P	изоляция из этиленпропиленовой резины
d	кабели применяемые для прокладки кабельных линий от оборудования с видом взрывозащиты «взрывонепроницаемая оболочка d»
X	стойкость к химически агрессивным средам: кислотам, щелочам и средам с высоким содержанием сероводорода
*перечисляются через пробел

Исполнения Сегмент-КУ

Пример: Сегмент-КУнг(А)-HF-ХЛ 1×6 Пс УФ МБ

Сегмент-КУ
Сегмент-КУнг(A)
Сегмент-КУнг(А)-LS
Сегмент-КУнг(А)-HF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные одиночной и групповой прокладки

Пример: Сегмент-КУнг(А)–FRHF-с 4×2×1.5 лзв

Сегмент-КУнг(А)-FRLS
Сегмент-КУнг(А)-FRHF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные огнестойкие групповой прокладки

Пример: Сегмент-КУнг(А)-ЭИф–LS 2×2×0,75 зв

Сегмент-КУ-ЭИ
Сегмент-КУнг(A)-ЭИ
Сегмент-КУнг(А)-ЭИ-LS
Сегмент-КУнг(А)-ЭИ-HF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные с индивидуальным/парным экраном, одиночной и групповой прокладки

Пример: Сегмент-КУнг(А)–ЭИф-FRHF-с-ХЛ N×2×S лзв УФ МБ-0,66кВ

Сегмент-КУнг(А)-ЭИ-FRLS
Сегмент-КУнг(А)-ЭИ-FRHF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные огнестойкие, с индивидуальным/парным экраном, групповой прокладки

Пример: Сегмент-КУнг(А)-Э-HF-ХЛ 8×1,5 л зв Пс УФ МБ 0,66 кВ

Сегмент-КУ-Э
Сегмент-КУнг(A)-Э
Сегмент-КУнг(А)-Э-LS
Сегмент-КУнг(А)-Э-HF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные с общим экраном, одиночной и групповой прокладки

Пример: Сегмент-КУнг(А)-Э-FRHF-c-NORD-1×2×1 лзв Пс УФ МБ-0,66 кВ

Сегмент-КУнг(А)-Э-FRLS
Сегмент-КУнг(А)-Э-FRHF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные огнестойкие, с общим экраном, групповой прокладки

Пример: Сегмент-КУнг(А)-К–LS 3×10 з ок

Сегмент-КУ-К
Сегмент-КУнг(A)-К
Сегмент-КУнг(А)-К-LS
Сегмент-КУнг(А)-К-HF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные бронированные, одиночной и групповой прокладки

Пример: Сегмент-КУнг(А)-К–FRLS 8×1,5 л з

Сегмент-КУнг(А)-К-FRLS
Сегмент-КУнг(А)-К-FRHF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные огнестойкие, бронированные, групповой прокладки

Пример: Сегмент-КУнг(А)-ЭИфЭ–LS 4×2×1 з i

Сегмент-КУ-ЭИЭ
Сегмент-КУнг(A)-ЭИЭ
Сегмент-КУнг(А)-ЭИЭ-LS
Сегмент-КУнг(А)-ЭИЭ-HF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные с индивидуальным/парным и общим экраном, одиночной и групповой прокладки

Пример: Сегмент-КУнг(А)-ЭИфЭ-FRHF-с-NORD 8×3×1,5 л зв Пс УФ МБ 0,66 кВ

Сегмент-КУнг(А)-ЭИЭ-FRLS
Сегмент-КУнг(А)-ЭИЭ-FRHF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные огнестойкие, с индивидуальным/парным и общим экраном, групповой прокладки

Пример: Сегмент-КУнг(А)-ЭК-HF-ХЛ 4×1,5 л зв Пс УФ МБ 0,66 кВ

Сегмент-КУ-ЭК
Сегмент-КУнг(A)-ЭК
Сегмент-КУнг(А)-ЭК-LS
Сегмент-КУнг(А)-ЭК-HF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные с общим экраном и бронированные, одиночной и групповой прокладки

Пример: Сегмент-КУнг(А)-ЭфК-FRHF-с-ХЛ 2×2×0,5 лзв УФ МБ 0,66 кВ

Сегмент-КУнг(А)-ЭК-FRLS
Сегмент-КУнг(А)-ЭК-FRHF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные огнестойкие, с общим экраном и бронированные, групповой прокладки

Пример: Сегмент-КУнг(А)-ЭИфЭфК–LS 4×2×1.5 лзв

Сегмент-КУ-ЭИ(Э)К
Сегмент-КУнг(A)-ЭИ(Э)К
Сегмент-КУнг(А)-ЭИ(Э)К-LS
Сегмент-КУнг(А)-ЭИ(Э)К-HF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные с индивидуальным/парным и общим экраном, бронированные, одиночной и групповой прокладки

Пример: Сегмент-КУнг(А)-ЭИмЭмБ–FRLS 4×2.5 лз

Сегмент-КУнг(А)-ЭИ(Э)К-FRLS
Сегмент-КУнг(А)-ЭИ(Э)К-FRHF

ТУ 3500-003-37572599-2016
Кабели универсальные монтажные огнестойкие, с индивидуальным/парным и общим экраном, бронированные, групповой прокладки
