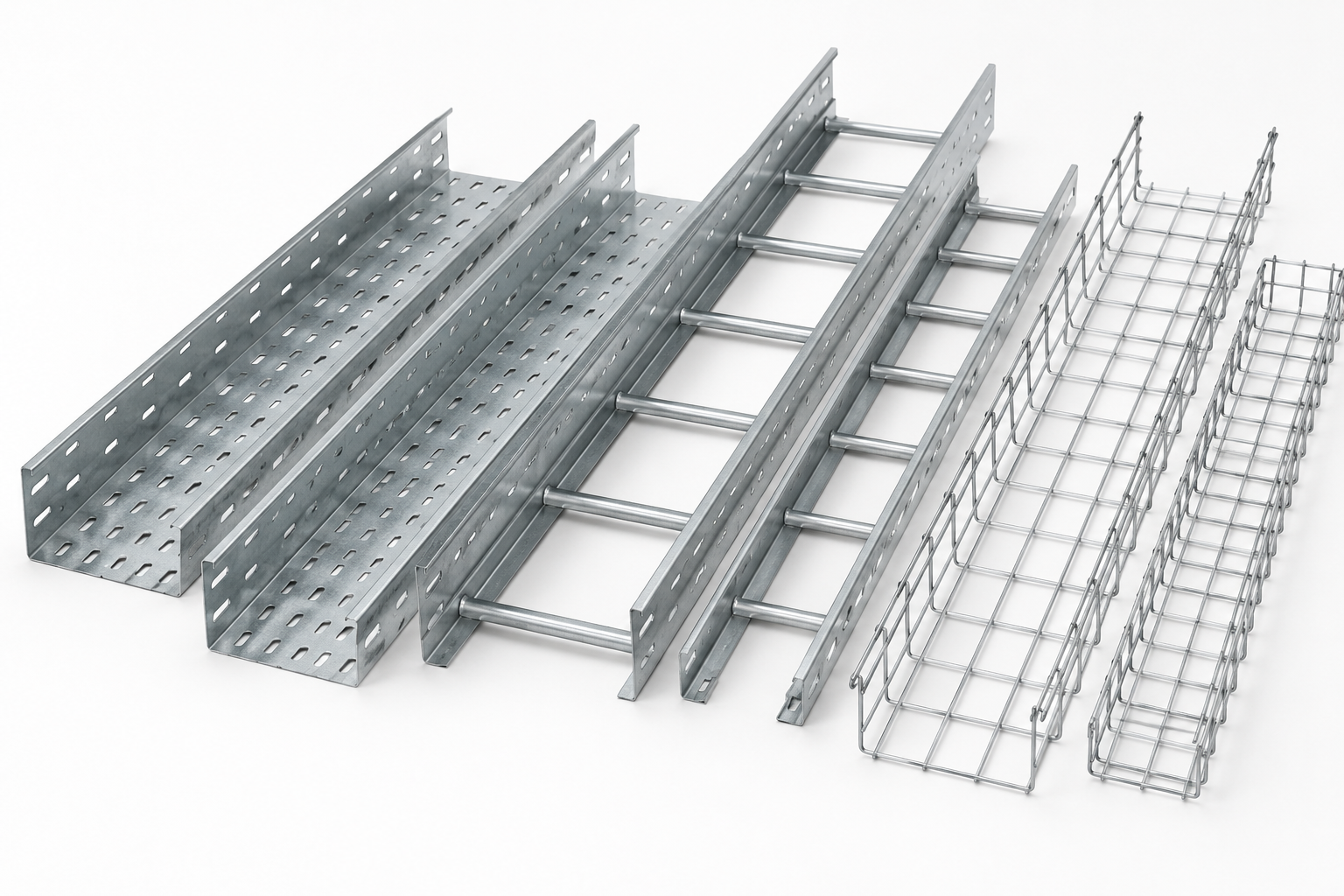

Огнестойкие кабельные линии

Испытанные решения с такими производителями кабеленесущих как ДКС, Промрукав, ЕАЕ, Экопласт, КМ-профиль, Остек. Включены все огнестойкие кабели. Полный информационно-справочный материал и обучение. Техническая и индивидуальная поддержка.

Кабели интерфейсный СегментКИ-485

Групповой прокладки, экранированный, бронированный и с низким дымо- и газовыделением продуктов горения.

Кабели огнестойкие оптические Сегмент-ОК

Для передачи информационного сигнала в составе волоконно-оптических линий связи, управления и контроля, систем мониторинга

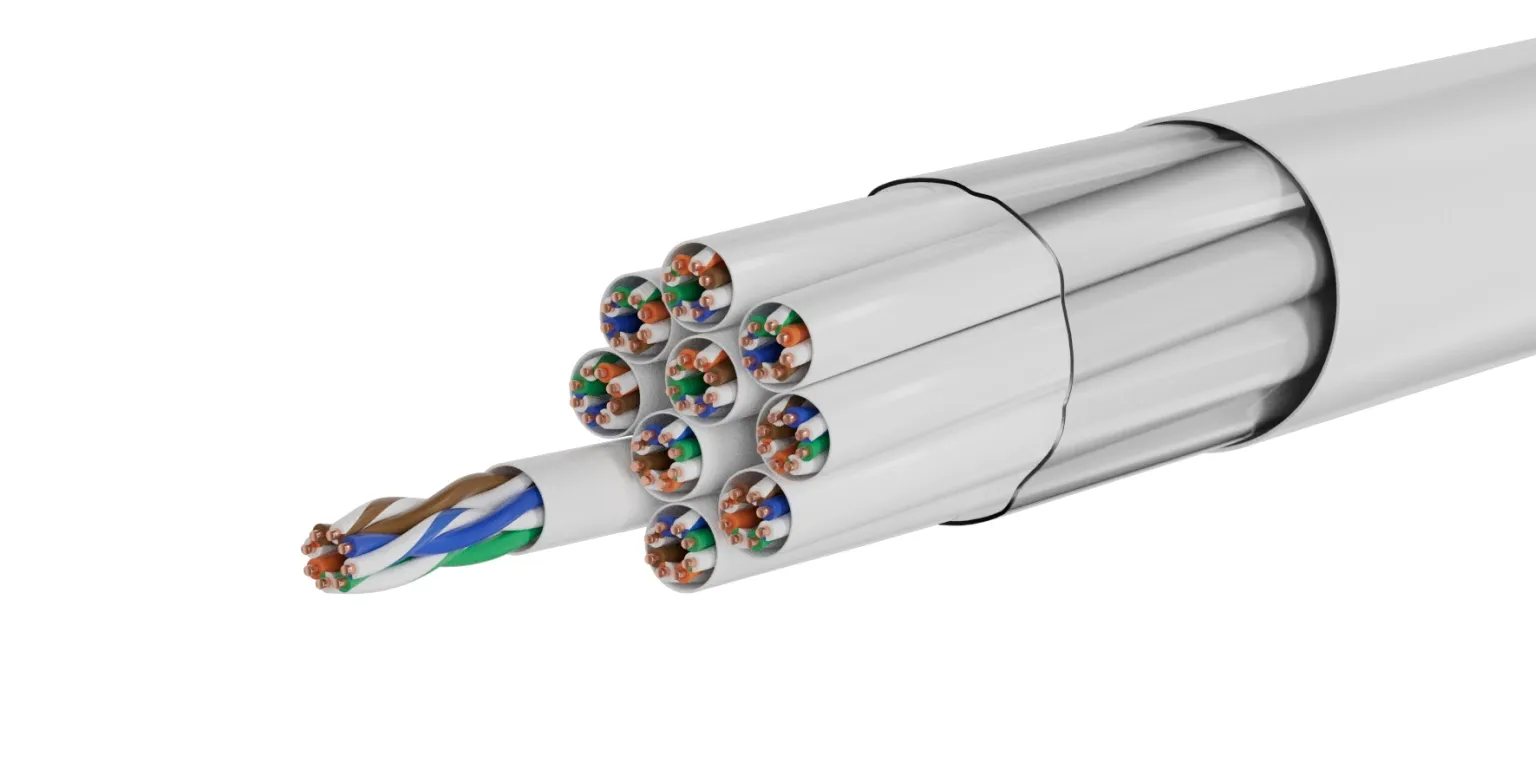

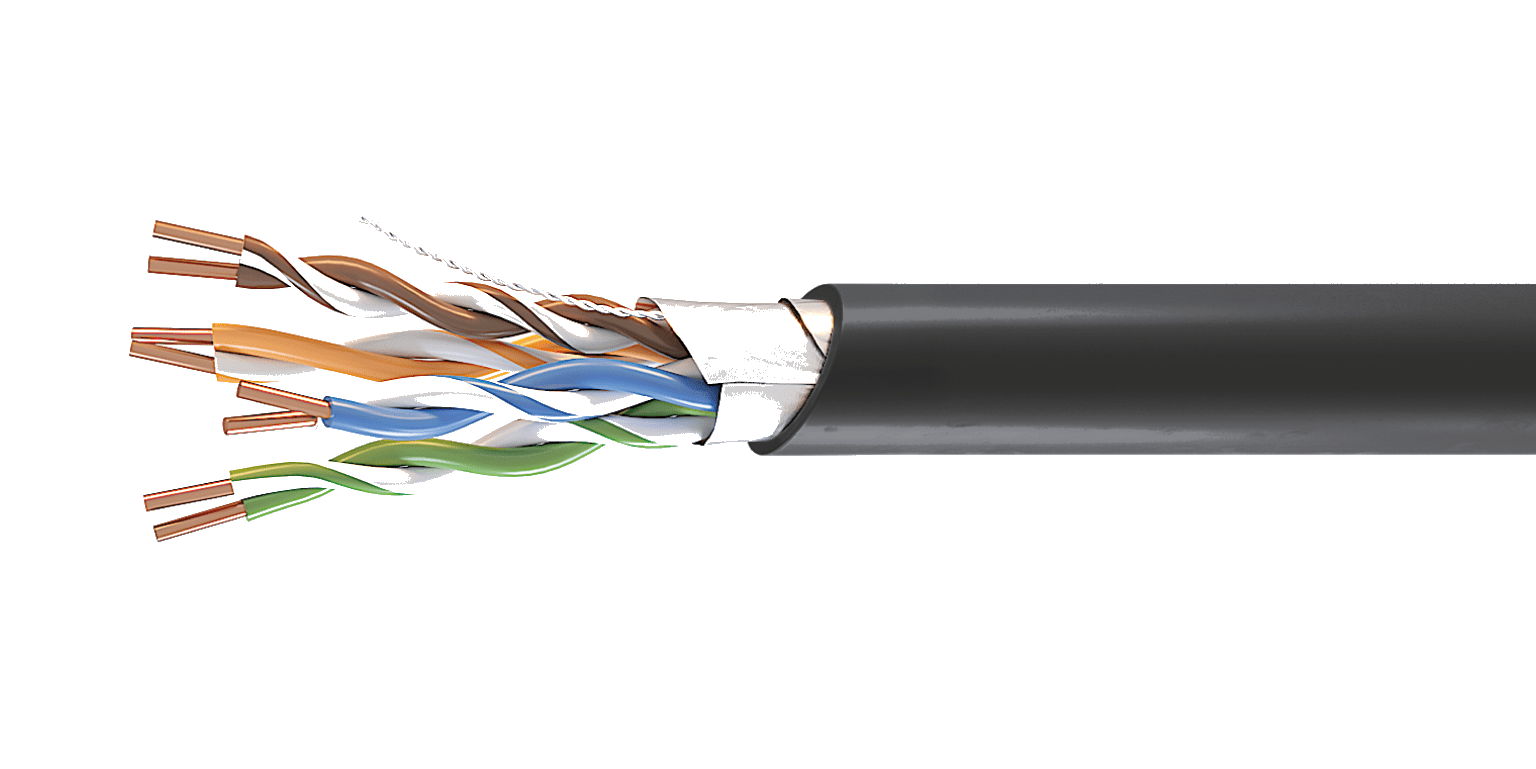

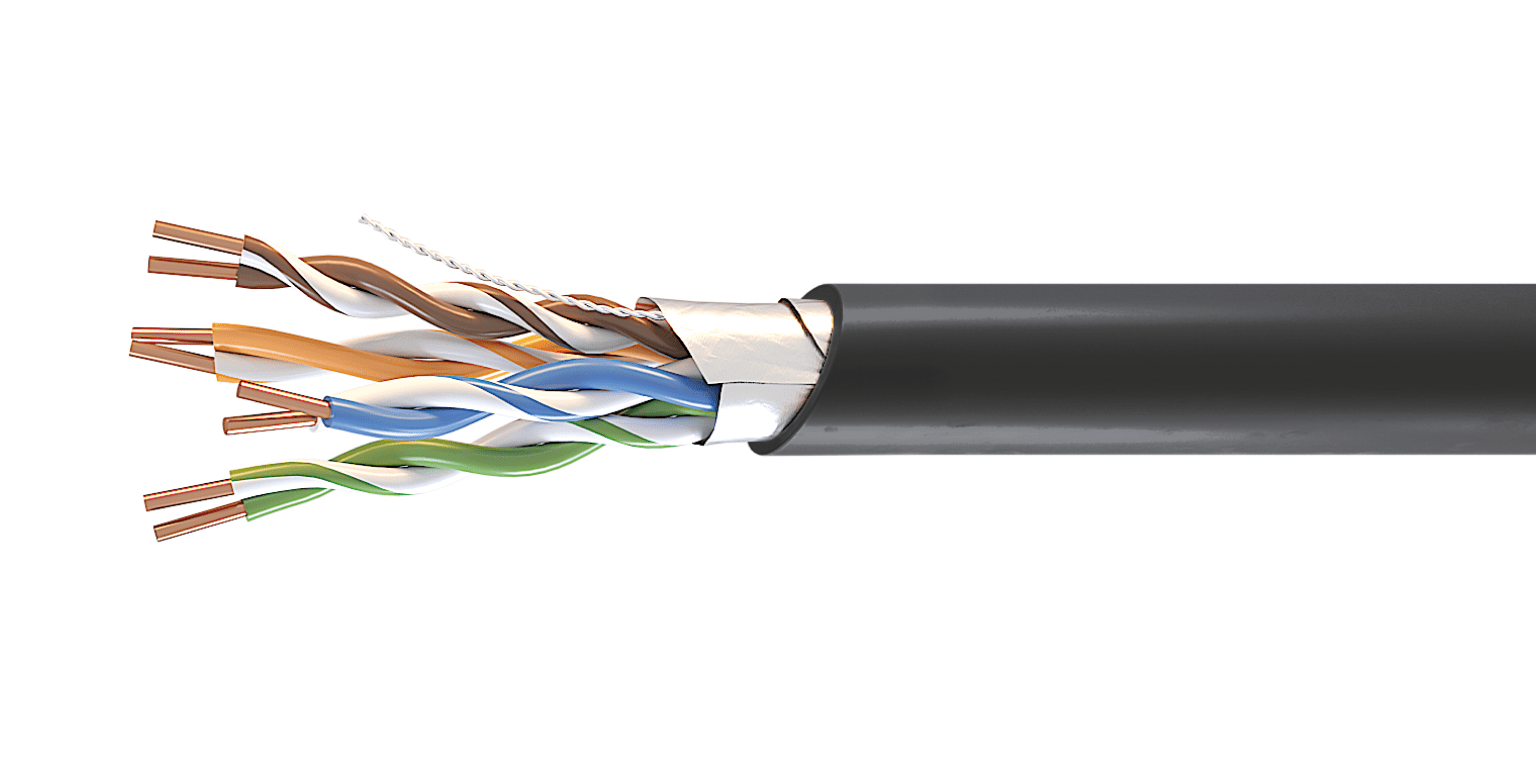

Кабель для СКС СегментЛАН

  • U/UTP, F/UTP, SF/UTP + FTP
  • Исполнения в броне
  • Огнестойкое исполнение

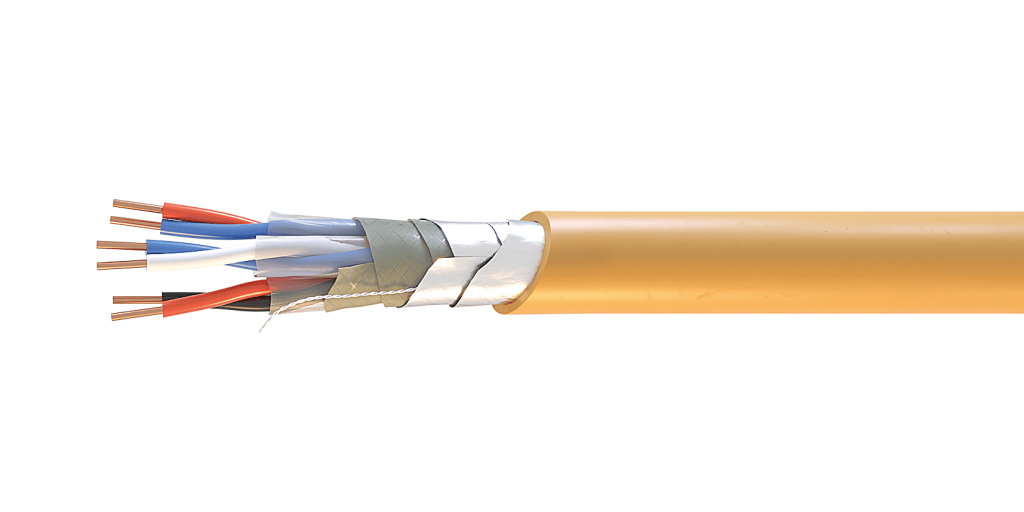

КОНСТРУКЦИЯ КАБЕЛЯ

КОПСЭ

Токопроводящая жила

Медная многопроволочная диаметрами 0,6; 0,78; 0,90; 1,1; 1,2; 1,5; 2,00; индекс «Г»

Скрутка

парная (N×2×D), где N — количество пар/жил, D — диаметр жилы

Изоляция - огнестойкий барьер

Огнестойкая силиконовая керамообразующая резина

Дополнительный огнестойкий барьер

Слюдосодержащая лента

Экран

Алюмофлекс с дренажным проводником из медной луженой проволоки и оплётка из медной лужёной проволоки

Внутренняя оболочка

  • «нг(А)–FRLS» — из не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката
  • «нг(А)–FRLSLTx» — из не распространяющего горение, с низким газо- и дымовыделением, с низкой токсичностью продуктов горения ПВХ пластиката
  • «нг(А)–FRHF» — из полимерных композиций не содержащих галогенов

Броня

Оплетка из стальной оцинкованной проволоки

Для бронированных кабелей (индекс «К») характерно наличие поверх экрана экструдированной внутренней оболочки из материала соответствующему материалу индекса пожароопасности

Оболочка

  • «нг(А)–FRLS» — из не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката
  • «нг(А)–FRLSLTx» — из не распространяющего горение, с низким газо- и дымовыделением, с низкой токсичностью продуктов горения ПВХ пластиката
  • «нг(А)–FRHF» — из полимерных композиций не содержащих галогенов

* соответствует материалу внутренней оболочки.

Кабели огнестойкие симметричные марки КОПСЭ

Кабели предназначены для систем пожарной и охранной сигнализации (ОПС), подключения и монтажа электрооборудования и передачи данных.

изображение кабеля КОПСЭГСКнг(А)–FRLS

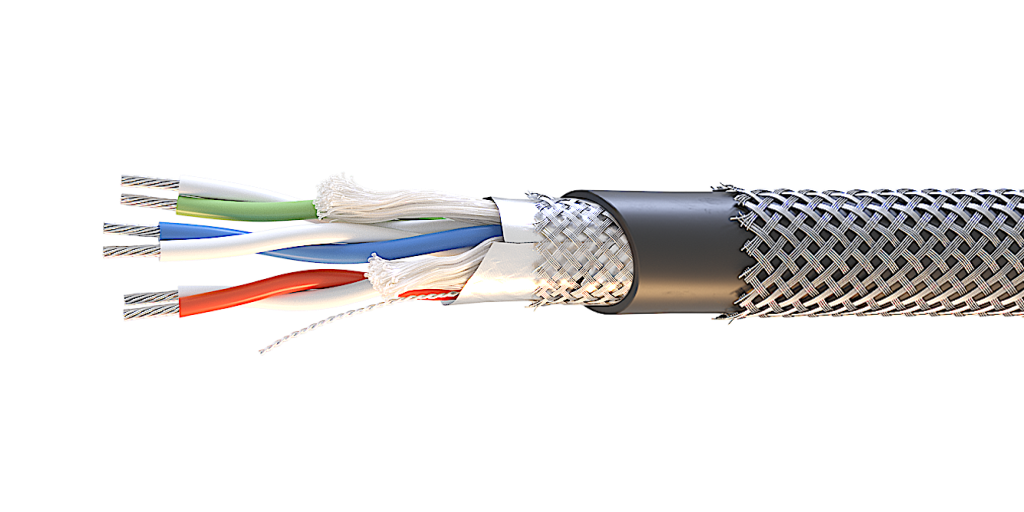

КИ-485

Токопроводящая жила

Медная многопроволочная луженая, диаметром 0,60 мм

Изоляция

Сплошной полиэтилен

Общий экран

Алюмофлекс с дренажным проводником из медной луженой проволоки и оплётка из медной лужёной проволоки

Внутренняя оболочка

  • LS — из не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката
  • LSLTx— из не распространяющего горение, с низким газо- и дымовыделением, с низкой токсичностью продуктов горения ПВХ пластиката
  • HF — из не распространяющей горение, полимерной композиции не содержащей галогенов

Броня

Оплетка из стальной оцинкованной проволоки

Оболочка

  • LS — из не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката
  • LSLTx— из не распространяющего горение, с низким газо- и дымовыделением, с низкой токсичностью продуктов горения ПВХ пластиката
  • HF — из не распространяющей горение, полимерной композиции не содержащей галогенов

* соответствует материалу внутренней оболочки

Кабели симметричные
марки СегментКИ–485

Универсального промышленного применения объектов нефтяной, газовой промышленности и химических предприятия, аналоговой и цифровой связи, цепей контроля и управление технологическим процессом

изображение кабеля СегментКИ-485-ЭВКВнг(А)-LS

МКЭШ

Токопроводящая жила

Медная многопроволочная луженая индекс «М»

Огнестойкий барьер

В виде обмотки жилы двумя слюдо-содержащими лентами. Возможно исполнение с кремний-органической резиной

Изоляция

Материал соответствующий материалу оболочки

Скрутка

Парная (N×2×S, где N—количество пар, 2—жилы скручены попарно, S—сечение жил)

Общий экран

В виде оплетки из медных луженых проволок

Внутренняя оболочка

Материал соответствующий материалу оболочки

Броня

В виде оплетки стальными оцинкованными проволоками

Внешняя оболочка

  • «LS» — ПВХ пластикат с низким дымо- и газовыделением;
  • «HF» — безгалогенный компаунд;
  • «LSLTx» — ПВХ пластикат с низким дымо- и газовыделением и низкой токсичностью продуктов горе

МКШ кабели монтажные
для электроустановок

Предназначены для присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 500 В, переменного тока частоты до 400 Гц или постоянным напряжением до 750 В

изображение кабеля МКЭКШВнг(А)-FRLS

КУПЭВ

Токопроводящая жила

Медная многопроволочная

Изоляция

  • «П» — полиэтилен высокого или низкого давления
  • «Пс» — самозатухающий полиэтилен

Скрутка

Парная (N×2×S, где N — количество жил, 2 — жилы скручены попарно, S — сечение жил)

Общий экран

  • «э» — в виде оплетки из медных проволок;
  • «эф» — из фольгированной пленки (алюмофлекса)

Оболочка

  • без индекса — ПВХ пластикат
  • «нг(А)» — ПВХ пластикат пониженной горючести
  • «нг(А)-LS» — ПВХ пластикат с низким дымо- и газовыделением

Возможные исполнения:

  • «ХЛ» — хладостойкое.

Кабели управления парной скрутки

Кабели предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1 000 Гц или постоянным напряжением до 350 В.

изображение кабеля КУПЭВнг(А)–LS

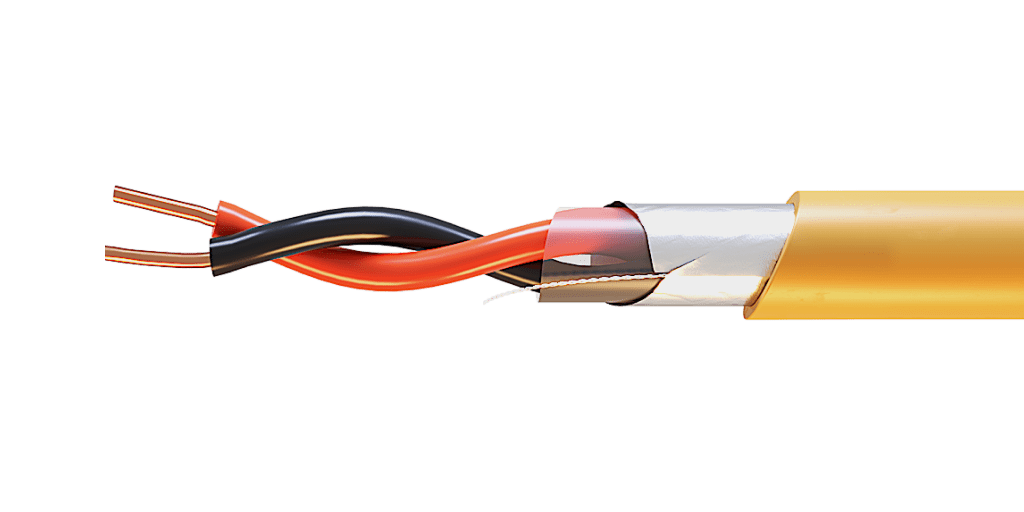

КПС

Токопроводящая жила

Медная однопроволочная

Изоляция - огнестойкий барьер

Огнестойкая силиконовая керамообразующая резина

Скрутка

Парная (N×2×S), пучковая (N×S), где N — количество пар/жил, S — сечение жилы

Количество пар 1–40 (в зависимости от сечения жил) и от 1 до 100 жил для пучковой скрутки

Сечение жил 0,2–16 мм2

Дополнительный огнестойкий барьер

В виде обмотки слюдосодержащими лентами

Экран

  • индекс «Э» алюмофлекс с дренажным проводником из медной луженой проволоки

Оболочка

  • нг(А)-FRLS — из не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката;
  • нг(А)-FRLSLTx — из не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката и низкой токсичностью продуктов горения;
  • нг(А)-FRHF — из не распространяющей горение, полимерной композиции не содержащей галогенов;
  • М — хладостойкое исполнение оболочки кабеля (например, КПСЭСнг(A)-FRHF 2×2×1 М)

Кабели для систем охранной
и противопожарной защиты марки КПС

Применяются в системах пожарной и охранной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ) и передачи данных — шахт, туннелей, больниц, любых многолюдных мест, опасных с точки зрения возникновения пожара, жилых и общественных зданиях

изображение кабеля КПСЭСнг(А)-FRLS

ВИДЫ КАБЕЛЯ

ВВГ/ППГ кабели силовые

ВВГ/ППГ кабели силовые (15)

КВВГ/КППГ кабели контрольные

КВВГ/КППГ кабели контрольные (12)

КПСВВ/ПП кабели связи и управления

КПСВВ/ПП кабели связи и управления (24)

КПСнг(А) для охранно-пожарной сигнализации

КПСнг(А) для охранно-пожарной сигнализации (48)

СегментКИ‑485 для RS-485 интерфейса

СегментКИ‑485 для RS-485 интерфейса (29)

КОПСЭ для RS-485 огнестойкиие

КОПСЭ для RS-485 огнестойкиие (36)

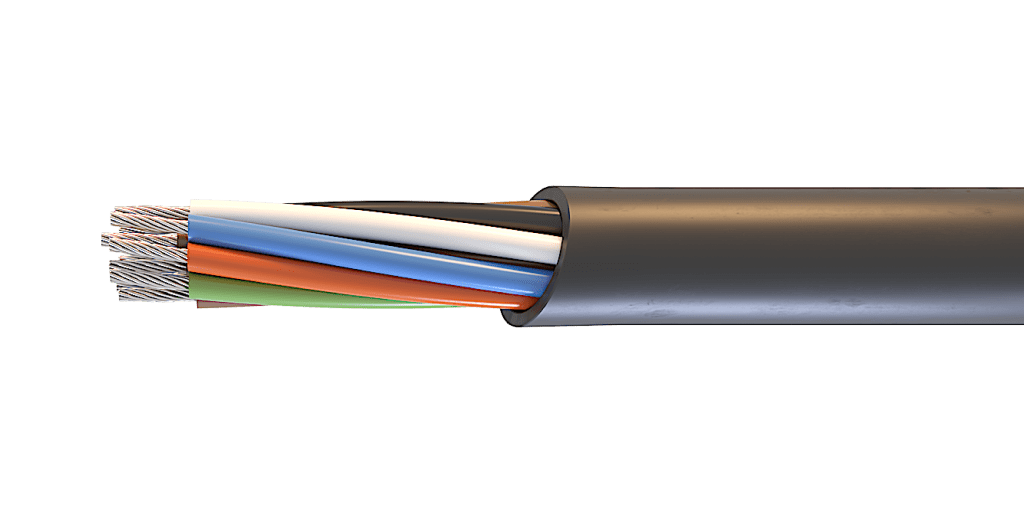

МКЭШ монтажный кабель

МКЭШ монтажный кабель (48)

КУПВ/КУПЭВ кабели управления

КУПВ/КУПЭВ кабели управления (8)

КМПВ кабели малогабаритные

КМПВ кабели малогабаритные (24)

СегментЛАН UTP кабели для СКС

СегментЛАН UTP кабели для СКС (81)

Сегмент‑ОК оптические огнестойкие

Сегмент‑ОК оптические огнестойкие (3)

Силовые и контрольные c изоляцией из ЭПР

Силовые и контрольные c изоляцией из ЭПР (48)

Все испытанные нами решения в ОКЛ

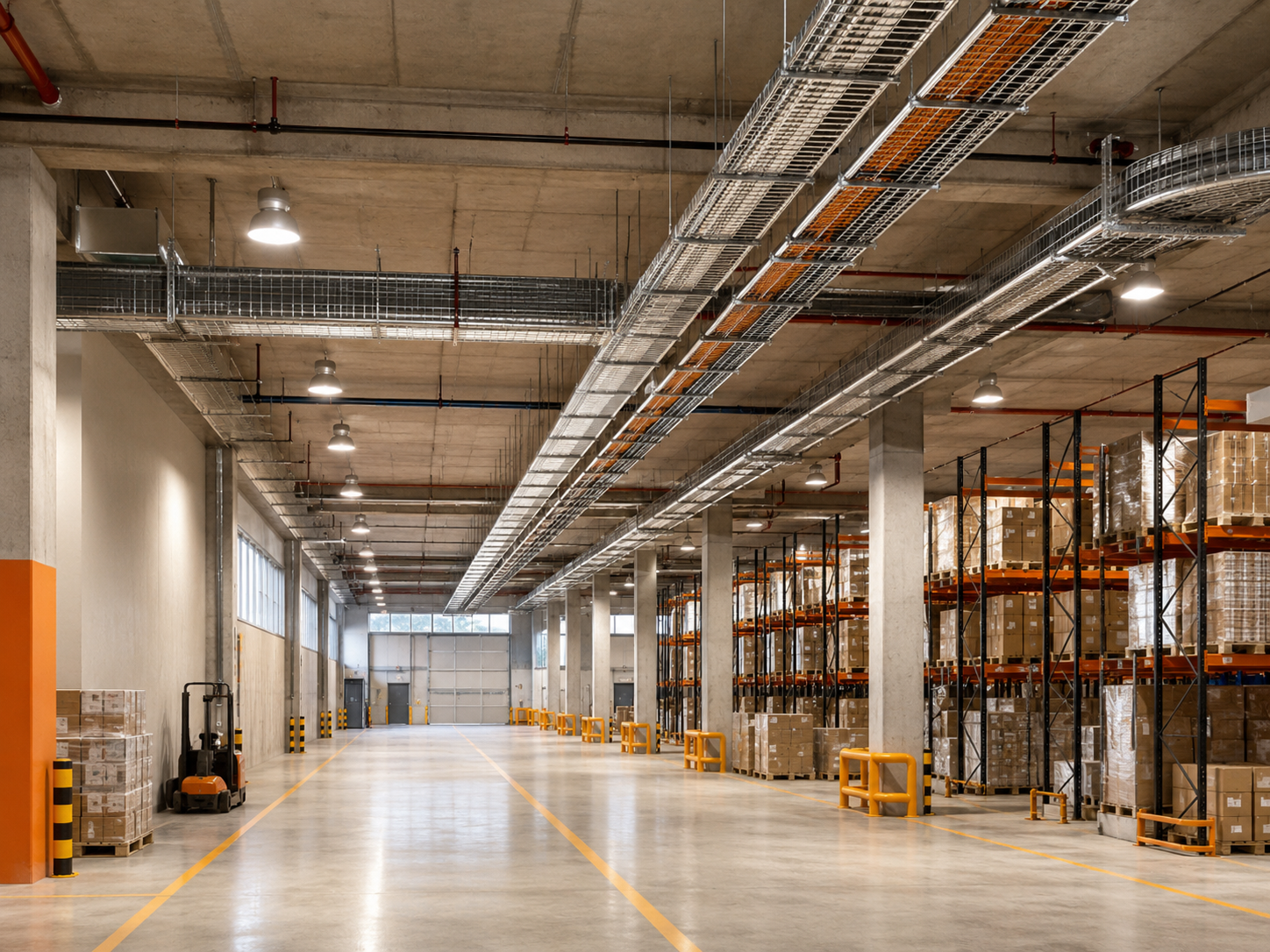

ОГНЕСТОЙКИЕ КАБЕЛЬНЫЕ ЛИНИИ
