Огнестойкие кабельные линии
Сертификаты ОКЛ
Общие сведения
Нормативная база
Требование Федерального закона № 123 в ред. от 10.07.2012
Статья 82. п. 2
«… Кабельные линии и электропроводка систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и проти-водымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортирования подразделений пожарной охраны в зданиях, сооружениях и строениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону».
ГОСТ Р 53 316-2021 Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания
Кабельная линия — линия, предназначенная для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящая из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, стопорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенная согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.
Системы предотвращения пожарной опасности, которые должны работать в условиях пожара
01
Система пожарной сигнализации объекта
02
Система оповещения и управления эвакуацией людей при пожаре
03
Система аварийного освещения на путях эвакуации
04
Система управления водяным и газовым пожаротушением
05
Система противодымной защиты и вентиляции
06
Лифты для транспортировки подразделений пожарной охраны
07
Внутренний противопожарный водопровод
Показатель сопротивляемости конструкции огню REI —
Время работоспособности
E15
- системы аварийного освещения
- системы оповещения о пожаре
- системы управления эвакуацией.
E30
- электропитание устройств, обеспечивающих эвакуацию людей из помещений;
- системы оповещения о пожаре, аварийного освещения;
- системы пожарной сигнализации и естественного дымоудаления
E45
- то же, но в высотных многоэтажных зданиях или других сооружениях, в которых время пребывания людей в зоне эвакуации может продлиться более 30 мин
E60—90
- питание аварийных лифтов;
- системы пожаротушения;
- систем принудительного дымоудаления;
- системы вентиляции и пожарные насосы
Кабельная линия ГОСТ Р 53316-2021
п. 3.2 Работоспособность — способность продолжать выполнять заданные функции при воздействии стандартного температурного режима в течение заданного периода времени

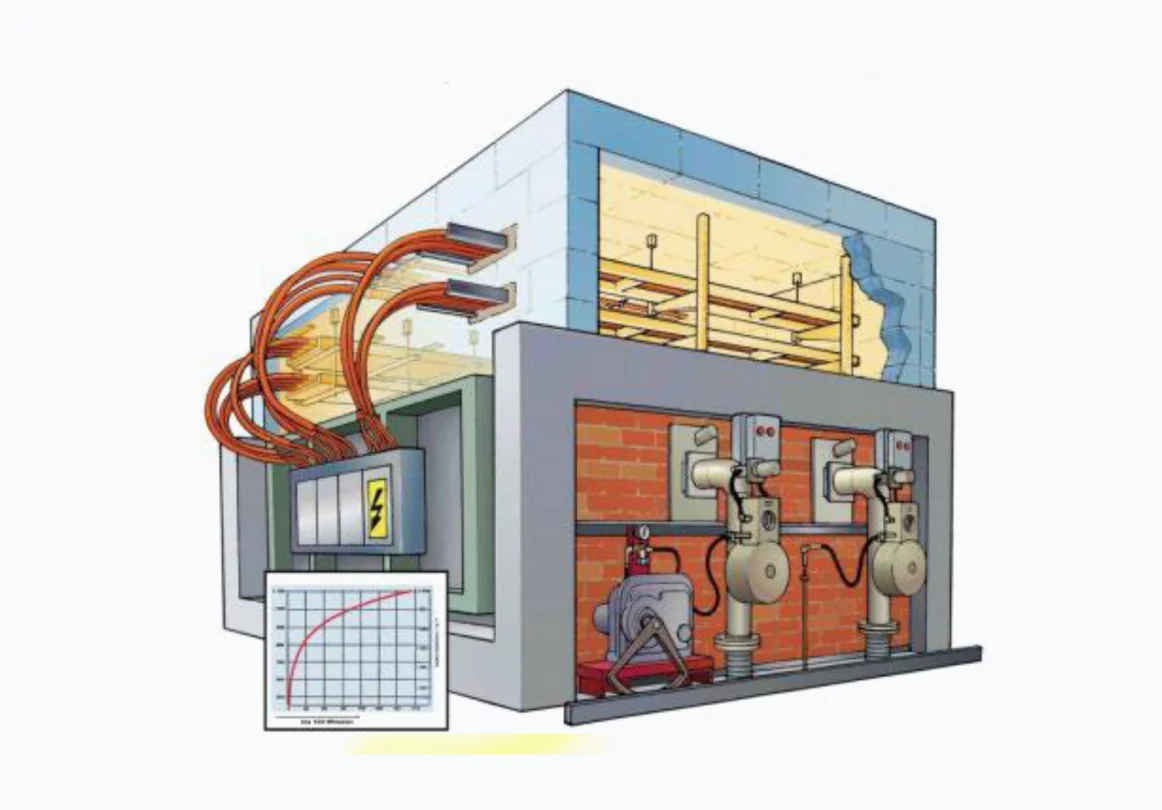

п. 4.1. Стендовое оборудование в соответствии с разделом 5 ГОСТ 30247.0, при этом внутренние размеры испытательной печи должны быть не менее 3000 × 3000 × 3000 мм
ГОСТ 30247.0
Предельные состояния строительных конструкций
R* — потеря несущей способности вследствие обрушения конструкции или возникновения предельных деформаций.
E* — потеря целостности в результате образования в конструкции сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя.
I* — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкции до предельных для данной конструкции значений.

Испытания ОКЛ в соответствии с ГОСТ 53316-2021
Для имитации пожара в процессе испытания в испытательной печи должен быть создан стандартный температурный режим в соответствии с разделом 6 ГОСТ 30 247.0.
t, мин | T-T˳, °С | Допускаемое значение отклонения H, % |
---|---|---|
5 | 556 | ±15 |
10 | 659 | |
15 | 718 | ±10 |
30 | 821 | |
45 | 875 | ±5 |
60 | 925 | |
90 | 986 | |
120 | 1029 | |
150 | 1060 | |
180 | 1090 | |
240 | 1133 |

Выбор ОКЛ
•
Определить расчётное время, необходимое для полной эвакуации на объекте и определить расчётное время, необходимое для функционирования систем (время сохранения работоспособности ОКЛ);
•
Определить способ прокладки кабеля: вид кабеленесущей системы, открытая или закрытая прокладка кабеля);
•
Определить назначение и маркоразмер кабеля в составе ОКЛ, обозначение ТУ на кабель
Примеры записи ОКЛ
Полная запись
№ позиции | Наименование и техническая характеристика | Тип, марка, обозначение документа, опросного листа | Код продукции | Поставщик | Единицы измерения | Кол-во | Масса 1 единицы, кг | Примечание |
---|---|---|---|---|---|---|---|---|
1 | ОКЛ СегментЛАЙН-ГФ (ТУ 27.90.33-014-37572599-2020) в составе: | ООО «СегментЭНЕРГО» | м | 1000 | ||||
1.1 | Кабель огнестойкий для систем пожарной сигнализации | КПСнг(А)-FRHF 1×2×0,5 | П2527 | ООО «СегментЭНЕРГО» | м | 1000 | ||
1.2 | Труба гофрированная ПВХ д20 | Р8342 | Промрукав | м | 300 | |||
1.3 | Комплект крепежный (дюбель, саморез, скоба СМО 19-20) | С5912 | ООО «СегментЭНЕРГО» | шт. | 900 | |||
1.4 | Коробка монтажная огнестойкая | КМ-О (4к) | С6035 | Гефест | шт. | 30 |
Короткая запись
№ позиции | Наименование и техническая характеристика | Тип, марка, обозначение документа, опросного листа | Код продукции | Поставщик | Единицы измерения | Кол-во | Масса 1 единицы, кг | Примечание |
---|---|---|---|---|---|---|---|---|
1 | ОКЛ СегментЛАЙН-ГФ 20 (КПСнг(А)-FRHF 1×2×0,5 1000м, КМ-О (4к) 30шт ) (ТУ 27.90.33-014-37572599-2020) | ООО «СегментЭНЕРГО» | м | 1000 |
Подбор ОКЛ
Определите
- время работоспособности ОКЛ в условиях пожара;
- предельное допустимое напряжение, подаваемое на кабели ОКЛ;
- количество кабелей в ОКЛ и их маркоразмеры.
Для удобства выбора ОКЛ предлагаем воспользоваться конструктором на базе ОКЛ «СегментЛАЙН»
Наши специалисты помогут вам выбрать оптимальную огнестойкую кабельную линию.
Свяжитесь с нами для уточнения конфигурации и расчёта компонентов ОКЛ вашего объекта.
