СегментЛАН SF/UTP Cat5e ZHнг(А)-HF К

Name: СегментЛАН SF/UTP Cat5e ZHнг(А)-HF К
Brand: СегментЭНЕРГО
SKU: По запросу
Availability: InStock

ТУ 27.32.13-012-37572599-2019

Кабели симметричные для структурированные кабельных систем (С.К.С.) категории 5e, экранированные, бронированные, групповой прокладки, безгалогенные Температура эксплуатации −60 … +70 °С

Жила медная однопроволочная
Парная скрутка
Общий экран
Входит в состав СКС СегментЛАН
Витая пара для СКС
Броня

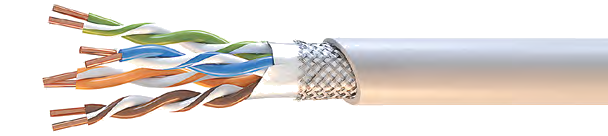

Конструкция

Токопроводящая жила Медная однопроволочная диаметром 0,52 мм
Изоляция Сплошной полиэтилен
Оболочка Безгалогенный компаунд
Внутренняя оболочка Безгалогенный компаунд
Общий экран Алюмофлекс с дренажным проводником из медной луженой проволоки и оплётка из медной лужёной проволоки
Броня В виде оплётки из стальной оцинкованной проволоки (К)
Скрутка жил Парная

Количество пар: 2–4Сечение жил: 0.52 мм²

Характеристики

Минимальный срок службы: 25 лет
Цвет кабеля: Серый (Черный на заказ)

Климатическое исполнение УХЛ по ГОСТ 15150, категории размещения 1-4.
Минимальный радиус изгиба при монтаже не менее 8 наружных диаметров кабеля.
Допустимое растягивающее усилие при натяжении кабелей не более 50 Н/мм2 общего сечения токопроводящих жил.
Стойкий к воздействию влажности воздуха до 98% при температуре до 35оС
Стойкий к повышенному уровню электромагнитных шумов и помех.
Стойкий к механическим повреждениям
Защищены от грызунов

Температурный режим

Исполнение	T эксплуатации, °C	T монтажа, °C
нг(А)-HF	-60 ... +70	-20 ... +70

Назначение и область применения

Для структурированных кабельных систем (каналы класса D) в соответствии с ИСО/МЭК 11801, для сетей широкополосного доступа. Для передачи сигналов на частоте до 100 МГц с рабочим напряжением до 145 В. Для внутренней стационарной прокладки в сетях низкого напряжения и мощности (Fast Ethernet, Ethernet, Ethernet plus и пр.) Для открытой прокладки (с черной оболочкой)

Расчетные массогабаритные параметры

Число пар и диаметр, мм	Наружный диаметр кабеля	Масса кабеля, кг/км	Объем горючей массы, л/км
2×2×0,52	9,7	140	47,9
4×2×0,52	10,0	163	52,2

Маркоразмеры

Количество пар больше 10 заказывается по запросу, максимально 42 пары. Также возможно исполнение с пучковой скруткой жил количеством от 2 до 100.

СегментЛАН SF/UTP Cat5e ZHнг(А)-HF 2x2x0,52 К СегментЛАН SF/UTP Cat5e ZHнг(А)-HF 4x2x0,52 К

Документация и сертификаты

Все сертификаты

Пожарный сертификатСрок действия: 25.08.2028 · PDF, 2.77 МбСертификатPDF ТР ТССрок действия: 27.01.2031 · PDF, 3.75 МбСертификатPDF

Решения ОКЛ

СЕГМЕНТЛАЙН

ТУ 27.90.33-014-37572599-2020

Сертификат по 30.07.2029

PDF, 1 МБ

Инструкция

PDF, 8.24 МБ

Производители

Промрукав, Экопласт, ДКС, Гефест, Этис-СЗПК, ЕАЕ

Серии КНС

Открытая прокладка, Кабель каналы, Гибкие трубы (гофра), Жёсткие трубы, Металлорукав, Стальные трубы, Лотки

СЕГМЕНТЛАЙН

ТУ 27.90.33-017-00555459-2024

Сертификат по 30.07.2029

PDF, 1 МБ

Производители

СегментЭНЕРГО

Серии КНС

Открытая прокладка, Кабель каналы, Гибкие трубы (гофра), Жёсткие трубы, Металлорукав, Стальные трубы, Лотки

СЭ-ПРОМРУКАВ

27.90.33-002-52715257-2019

Сертификат по 15.12.2027

PDF, 5.23 МБ

Каталог

PDF, 4.75 МБ

Инструкция

PDF, 9.03 МБ

Производители

Промрукав

Серии КНС

Кабель каналы, Гибкие трубы (гофра), Жёсткие трубы, Металлорукав

Испытанные поверхности

Кирпичные и монолитные, включая газобетон; Профлист; Сэндвич-панель;В обхват металлических конструкций; Одно- и многослойные гипсокартонные листы

СЕГМЕНТЛАЙН-ДКС

ТУ 27.90.33-011-37572599-2019

Сертификат по 25.03.2029

PDF, 7.35 МБ

Инструкция

PDF, 6.79 МБ

Производители

ДКС

Серии КНС

Гибкие трубы (гофра), Жёсткие трубы, Металлорукав

Испытанные поверхности

Кирпичные и монолитные, включая газобетон; сэндвич-панель; в обхват металлических конструкций; стальной канат (трос)

СЕГМЕНТЛАЙН ОСТЕК-ЭКОПЛАСТ

ТУ 27.90.33-014-37572599-2020

Сертификат

PDF, 4.37 МБ

Инструкция

PDF, 8.24 МБ

Производители

СегментЭНЕРГО, Экопласт, Остек

Серии КНС

Открытая прокладка, Кабель каналы, Гибкие трубы (гофра), Жёсткие трубы, Лотки

Испытанные поверхности

Кирпичные и монолитные, включая газобетон; сэндвич-панель; в обхват металлических конструкций; стальной канат (трос); одно- и многослойные гипсокартонные листы; деревянные (не клееные) конструкции

СЕГМЕНТЛАЙН-КРО

ТУ 27.90.33-015-37572599-2020

Сертификат по 23.01.2030

PDF, 4.19 МБ

Инструкция

PDF, 6.69 МБ

Производители

Промрукав, КМ-Профиль

Серии КНС

Кабель каналы, Гибкие трубы (гофра), Жёсткие трубы, Металлорукав, Лотки

Испытанные поверхности

Маркоразмеры к заказу

Количество пар больше 10 заказывается по запросу. Возможна пучковая скрутка жил от 2 до 100.

Поиск

Сечение

Количество пар от до

Маркоразмер	Артикул	Диаметр, мм	Вес, кг/км	Упаковка	Количество	Стоимость, руб/м без НДС	Действия
СегментЛАН SF/UTP Cat5e ZHнг(А)-HF 2×2×0,52 К	По запросу	9.7	140.0	Барабан		По запросу
СегментЛАН SF/UTP Cat5e ZHнг(А)-HF 4×2×0,52 К	По запросу	10.0	163.0	Барабан		По запросу
