Серия ОП
Открытая прокладка
Монтаж кабеля системой крепежа СЭ по строительным основаниям, тросу и металлоконструкциям.
Система крепежа СегментЭНЕРГО
Огнестойкая кабельная линия
СегментЛАЙН
ТУ 27.90.33-014-37572599-2020
Широкий выбор КНС в одном сертификате: Промрукав, Экопласт, ДКС, Гефест, ЭТИС-СЗПК и EAE.
Сертифицированная система для подбора кабеля, способа прокладки, производителя КНС, крепежа и огнестойких коробок под требования проекта.
Сертифицированное решение
Одна линия: кабель, КНС, крепеж и коробки
Работоспособность подтверждается только для комплектной линии в составе сертификата и при монтаже по инструкции. Отдельная замена кабеля, коробки или элемента крепления требует проверки.
6 брендоввыбор производителя КНС под требования проекта и закупки
E30–E120значение выбирается по кабелю, серии КНС и основанию
8 серийот открытой прокладки и труб до стальных каналов и лотков
12 группсигнальные, силовые, контрольные, монтажные и оптические кабели
Инструмент проектировщика
Соберите ОКЛ и получите запись одной строкой
Конструктор рассчитывает крепеж, формирует короткую запись и сохраняет несколько собранных линий в локальную спецификацию.
Линия с выбором производителя КНС
Выберите серию, производителя КНС и кабель. Итоговую применяемость состава необходимо проверить по таблице и инструкции.
Марки входят в инструкцию СегментЛАЙН: . Если нужного исполнения или маркоразмера нет в списке, исправьте его вручную в поле короткой записи.
Раздел находится в разработке. Результаты подбора носят справочный характер, не являются публичной офертой и будут проверены и подтверждены специалистом перед заказом.
Способы прокладки
Серии ОКЛ СегментЛАЙН
Сертификат объединяет открытую прокладку, пластиковые и металлические каналы, трубы, металлорукав, стальные трубы и металлические лотки разных производителей.
Серия КП
Кабельный канал
Кабель-канал и аксессуары к нему, элементы крепления и огнестойкие коробки в составе линии.
Промрукав · ДКС · ЭкопластСерия ГФ
Гофрированные трубы
Гибкие гофрированные трубы ПВХ и ППЛ с аксессуарами и крепежом по инструкции монтажа.
Промрукав · ДКС · ЭкопластСерия ККМО
Металлический кабельный канал
Оцинкованный канал ККМО и аксессуары производства ФНПП «Гефест».
Гефест
Серия ЖТ
Жесткие трубы
Гладкие жесткие ПВХ-трубы диаметром 16–63 мм, аксессуары, коробки и система крепежа.
Промрукав · ДКС · Экопласт
Серия МР
Металлорукав
Гибкий металлический рукав в изоляции диаметром 8–100 мм с аксессуарами и креплением.
Промрукав · ДКС
Серия СТ
Стальные трубы

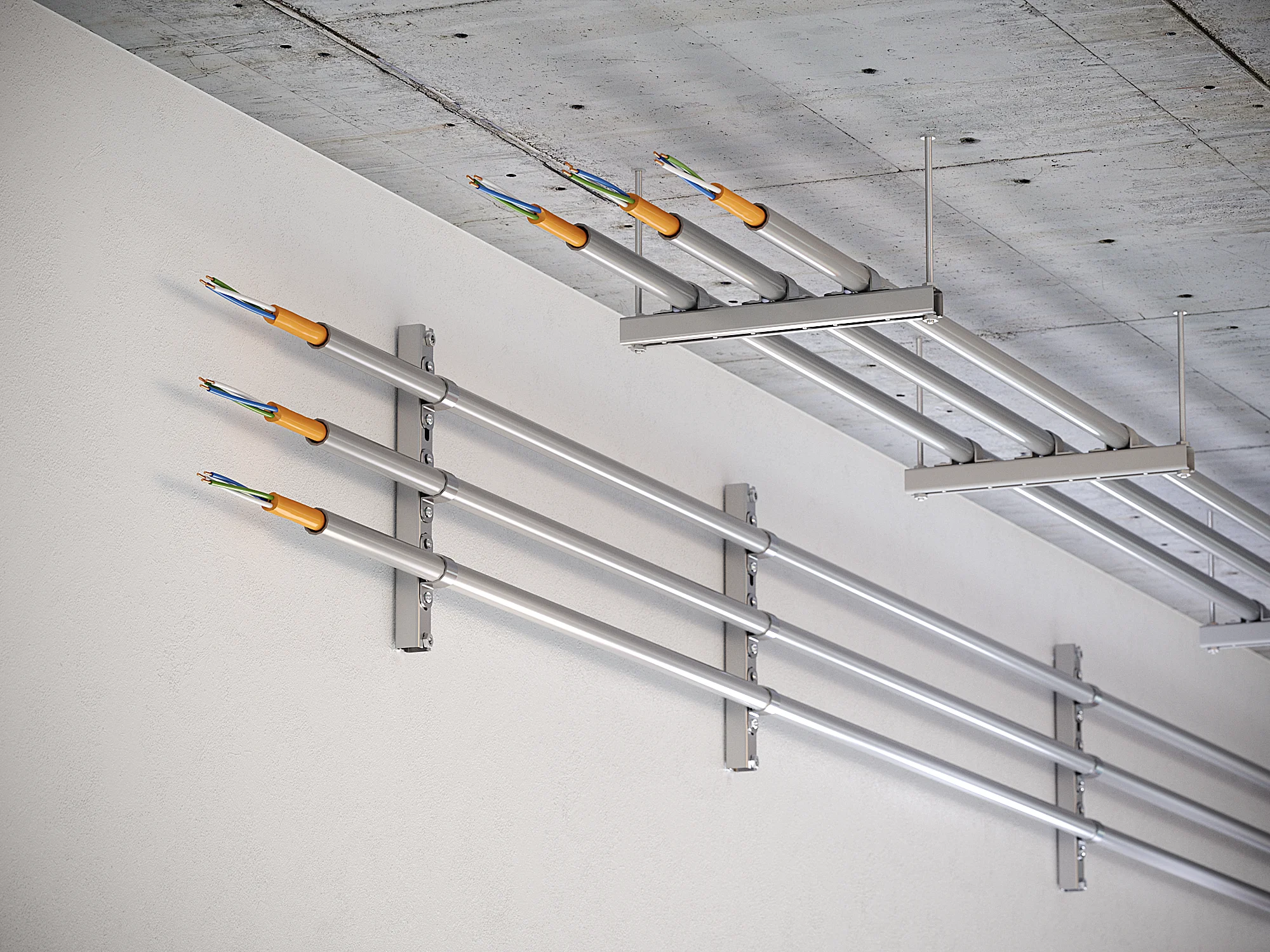

Трубы COSMEC, водогазопроводные и электросварные стальные трубы по указанным в сертификате ГОСТ.
ДКС · трубы по ГОСТ
Серии МЛ1–МЛ10
Металлические лотки
Листовые, проволочные и лестничные лотки, короба, кабельросты и поворотные модули.
ДКС · ЭТИС-СЗПК · EAEПроизводители КНС
Выбор системы под проект и закупку
Промрукав
Гофрированные и жесткие трубы, металлорукав, кабельные каналы и коробки FR.
Каталог производителя →ДКС
Трубы, металлорукав COSMEC, кабельные каналы, стальные трубы, лотки и коробки FS.
Каталог производителя →Экопласт
Гофрированные и жесткие трубы, пластиковые каналы и огнестойкие коробки.
Каталог производителя →Гефест
Металлический кабельный канал ККМО и огнестойкие коробки КМ-О.
ЭТИС-СЗПК
Листовые и лестничные лотки, короба и огнестойкие короба серий МЛ4–МЛ7.
EAE
Огнестойкие лотки, кабельросты и поворотные модули серий МЛ8–МЛ10.
Область применения
Испытанные основания и способы крепления
В проекте нужно указать не только серию ОКЛ, но и основание. Монтаж выполняется крепежом из состава линии по инструкции.
Бетон и монолит
Кирпич, кроме пустотного, и газобетон
Сэндвич-панели
Профилированный лист
Гипсокартонные и гипсоволокнистые листы
Стальной канат (трос)
В обхват металлоконструкций
Актуальная инструкция по монтажу
Кабели и время работоспособности
Время определяется сочетанием кабельной группы, серии КНС и основания. Используйте значение из соответствующей таблицы, а не общий максимум сертификата.
Диапазон подтвержденных значений для составов, приведенных в инструкции.
Сигнальные, силовые, контрольные, монтажные, универсальные и оптические кабели.
Бетон, кирпич, газобетон, сэндвич-панели, профлист, ГКЛ/ГВЛ, трос и металлоконструкции.
Основная таблица: прокладка по потолку, стене, сэндвич-панели, в обхват металлоконструкций и по профлисту. Для ГКЛ/ГВЛ, стального каната и серий МЛ применяются отдельные значения инструкции.
| Кабельная группа | КП | ГФ | ЖТ | МР | ОП | ККМО | СТ |
|---|---|---|---|---|---|---|---|
| СегментЛАН | 90 | 90 | 90 | 90 | 90 | 60 | 90 |
| КПС | 90 | 90 | 90 | 90 | 90 | 60 | 90 |
| КОПСЭ | 90 | 120 | 90 | 90 | 90 | 90 | 90 |
| КВВГнг(А)-FRLS | 45 | 60 | 45 | 60 | 60 | 60 | 60 |
| ВВГнг(А)-FRLS | 60 | 90 | 90 | 90 | 90 | 60 | 90 |
| КВВГнг(А)-FRLSLTx | 45 | 60 | 45 | 60 | 60 | 60 | 60 |
| ВВГнг(А)-FRLSLTx | 60 | 90 | 90 | 90 | 90 | 60 | 90 |
| КППГнг(А)-FRHF | 45 | 60 | 45 | 45 | 60 | 60 | 60 |
| ППГнг(А)-FRHF | 90 | 90 | 90 | 90 | 90 | 60 | 90 |
| Сегмент-КУ | 90 | 120 | 90 | 120 | 90 | 90 | 90 |
| МКШ | 60 | 90 | 60 | 60 | 60 | 60 | 90 |
| Сегмент-ОК | 60 | 60 | 45 | 60 | 45 | 60 | 60 |
Значения для ГКЛ/ГВЛ и прокладки по стальному канату
Для одно- и многослойных ГКЛ/ГВЛ применяются серии КП, ГФ, ЖТ и МР со значениями 30–60 минут. По стальному канату допускаются серии ГФ и МР со значениями 30–60 минут. Точное значение выбирайте по марке кабеля в актуальной инструкции.
Металлические лотки МЛ1–МЛ10
Для лотков ДКС, ЭТИС-СЗПК и EAE подтверждены значения 45–90 минут в зависимости от серии лотка и кабельной группы. Для спецификации обязательно указывайте номер серии МЛ.
Для проекта и монтажа
Документы по СегментЛАЙН
В проект и исполнительную документацию следует включать сертификат, монтажную инструкцию и спецификацию комплектной линии.
Сертификат соответствия
ССБК RU.ПБ21.Н.00149 с приложениями по составу серий и производителям КНС.
Действует до 30.07.2029
ОткрытьИнструкция по монтажу
Состав линии, допустимые крепления, шаг монтажа, коробки и требования к выполнению трассы.
ОткрытьСпецификация ОКЛ
ОткрытьКарточка решения
ОткрытьПодбор СегментЛАЙН
Проверим решение и подготовим комплект документов
Пришлите ведомость кабелей, требуемое время работоспособности и способ прокладки. Инженер проверит применяемость сертификата и соберет спецификацию.
