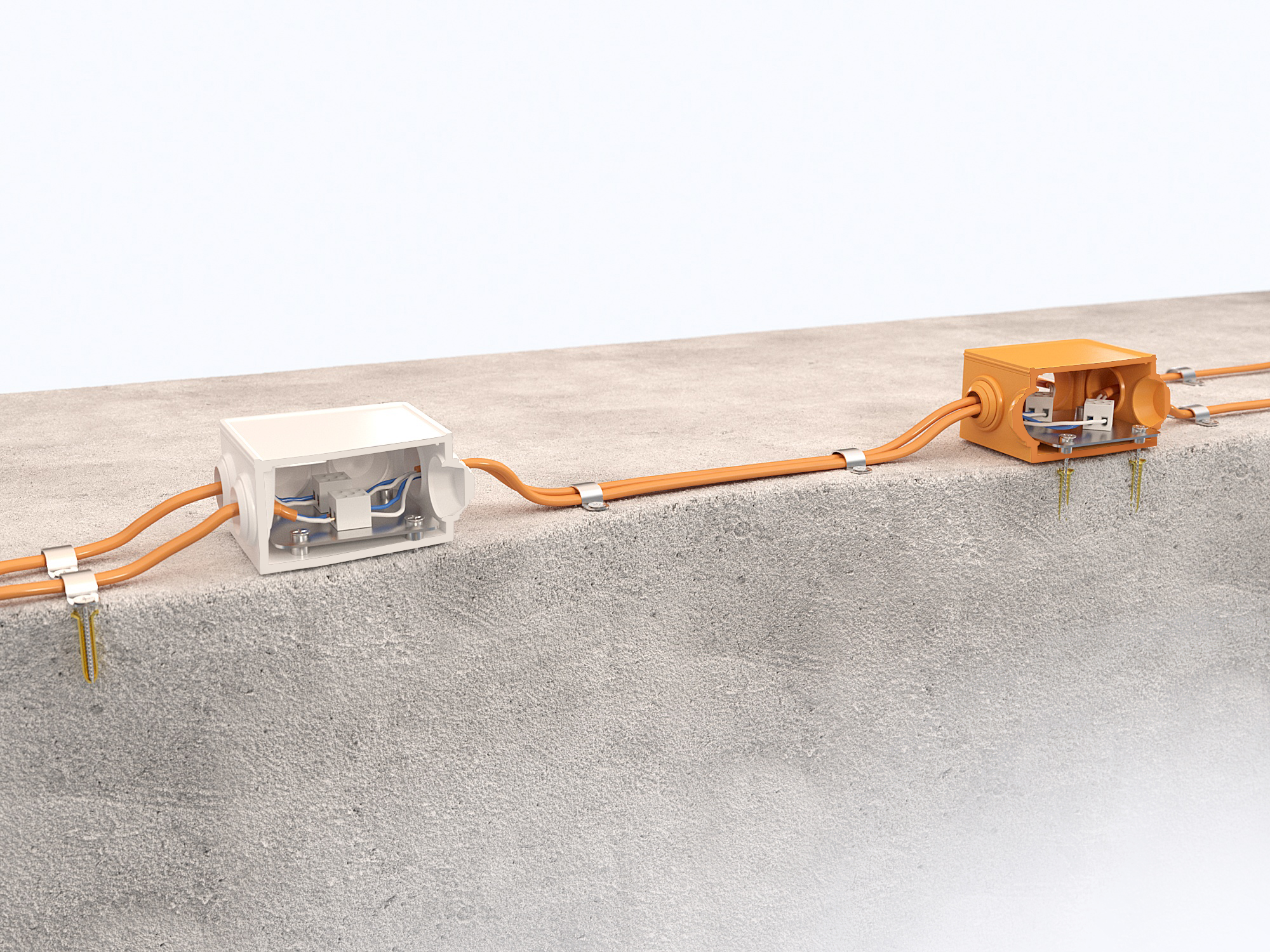

Серия ОП
Открытая прокладка
Прокладка кабелей с системой крепежа по испытанным основаниям без кабеленесущей оболочки.
IEK / СЭ
Огнестойкая кабельная линия
СегментЛАЙН-IEK
ТУ 27.90.33-018-0055549-2025
ОКЛ на базе кабеленесущих систем IEK: открытая прокладка, кабель-каналы, гибкие и жесткие трубы, металлорукав, стальные трубы, лотки, коробки и крепеж из состава сертификата.
Решение для проектов, где применяется КНС IEK и требуется подтвержденная работоспособность кабельной линии в условиях пожара до 90 минут.
Сертифицированное решение
Комплектная линия на базе IEK
Состав линии подбирается по серии КНС, кабелю, основанию и требуемому времени работоспособности. Замена элемента вне инструкции требует отдельной проверки.
IEKКНС, коробки, крепеж и аксессуары из состава сертификата
до E90значение выбирается по кабелю, серии КНС и основанию
8 серийОП, КП, ГФ, ЖТ, МР, СТ и лотковые серии МЛ1-МЛ4
PDFсертификат, приложения и инструкция по монтажу доступны из раздела
Инструмент проектировщика
Соберите ОКЛ и получите запись одной строкой
Конструктор рассчитывает крепеж, формирует короткую запись и сохраняет несколько собранных линий в локальную спецификацию.
Линия IEK в проектной записи
Выберите серию КНС, производителя, кабели, длину линии, коробки и крепеж. Итоговая строка формируется динамически и может быть отредактирована вручную.
Марки входят в сертификат СегментЛАЙН-IEK: . Если нужного исполнения или маркоразмера нет в списке, исправьте его вручную в поле короткой записи.
Раздел находится в разработке. Результаты подбора носят справочный характер, не являются публичной офертой и будут проверены и подтверждены специалистом перед заказом.
Способы прокладки
Серии ОКЛ СегментЛАЙН-IEK
Сертификат охватывает открытый монтаж, кабель-каналы, трубы, металлорукав, стальные трубы и лотки IEK. Для каждой серии применяются свои аксессуары, коробки, крепеж и правила монтажа.
Серия КП
Кабельные каналы
Система кабельных каналов IEK и крепеж для прокладки огнестойких кабелей в составе сертификата.

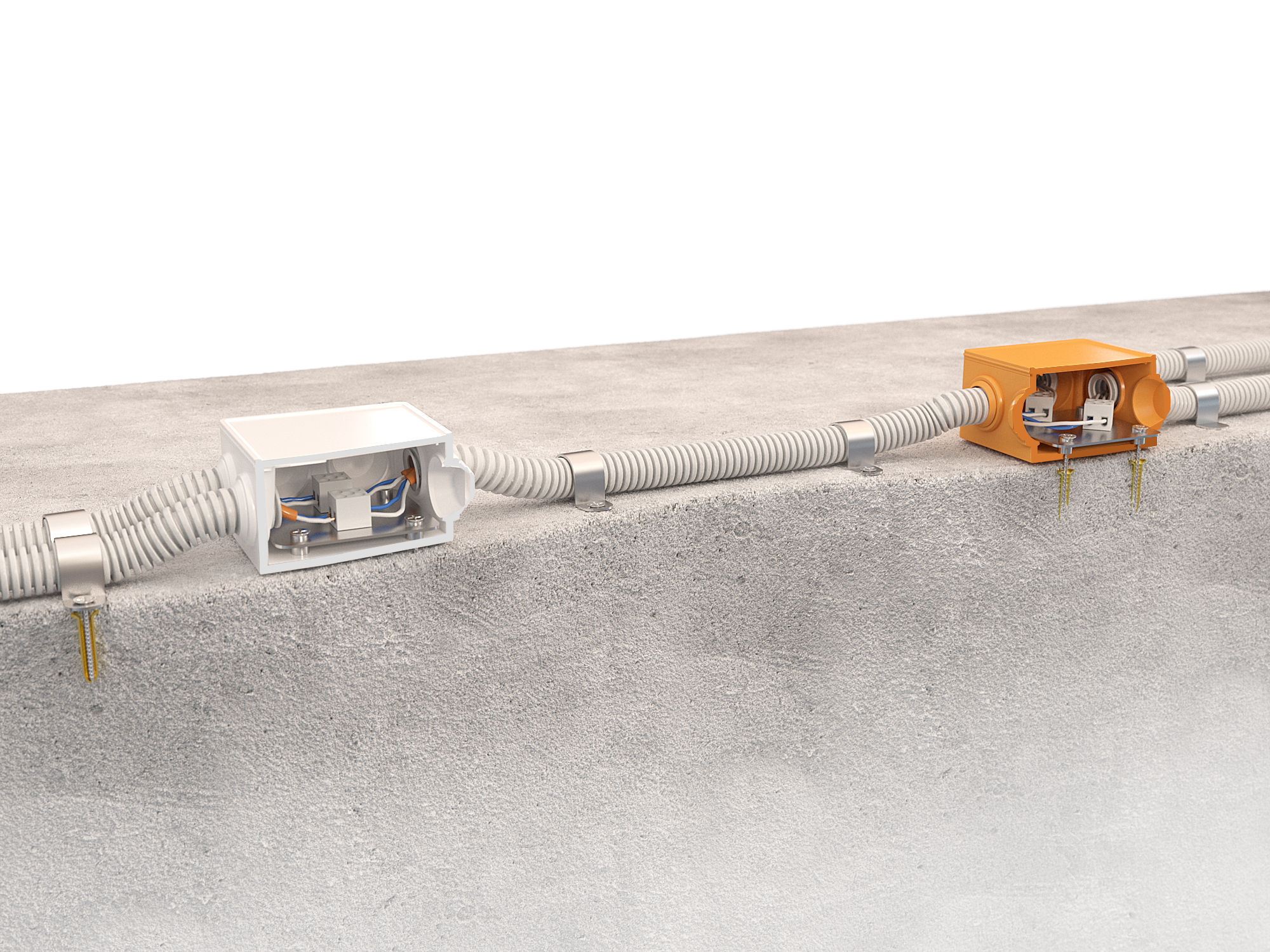

IEKСерия ГФ
Гибкие трубы
Гофрированные трубы IEK из ПВХ, полипропилена и самозатухающего ПВХ диаметрами из состава сертификата.
IEK

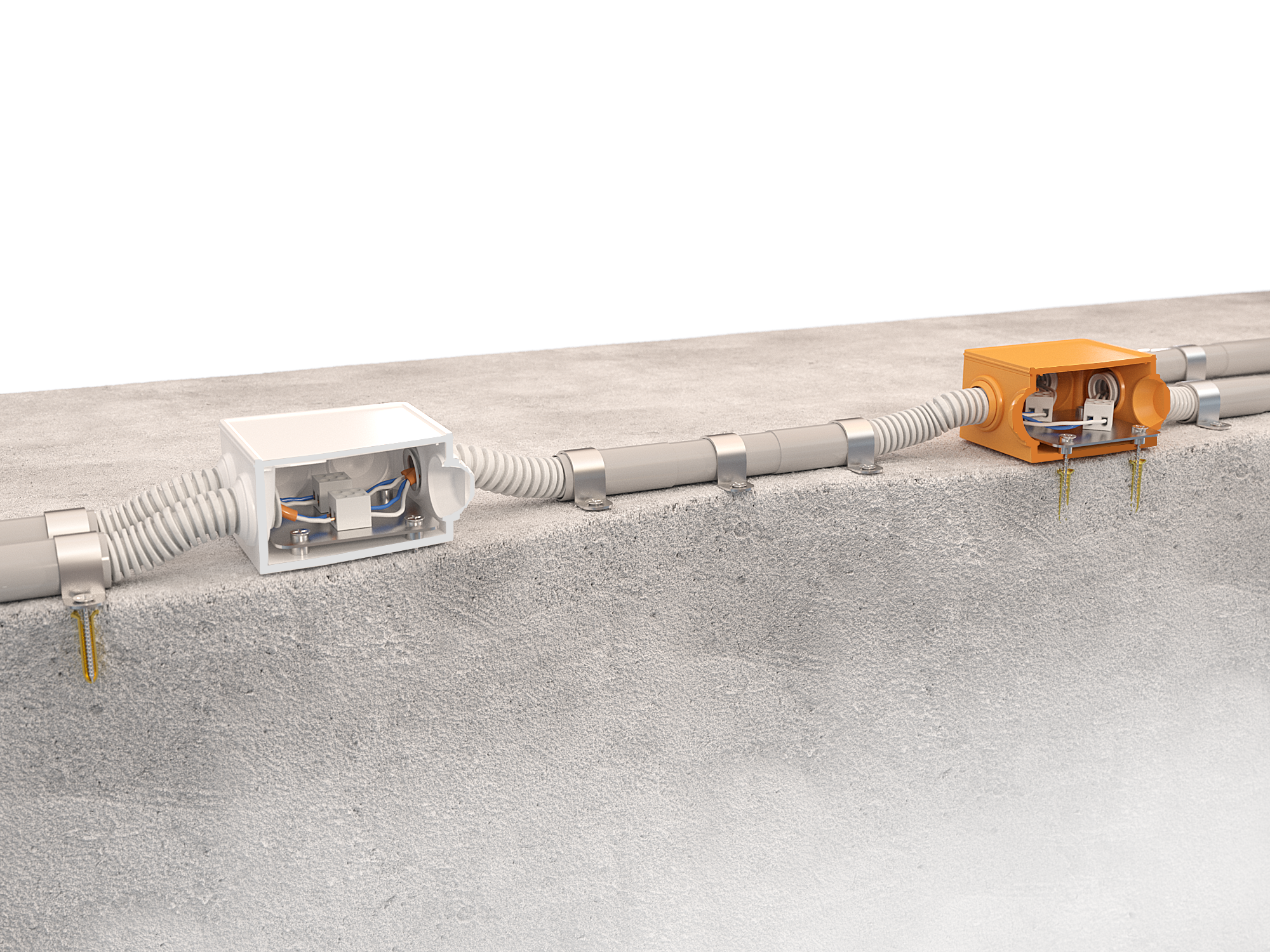

Серия ЖТ
Жесткие трубы
Жесткие трубы IEK и аксессуары для прокладки по стенам, потолкам и другим испытанным основаниям.
IEK

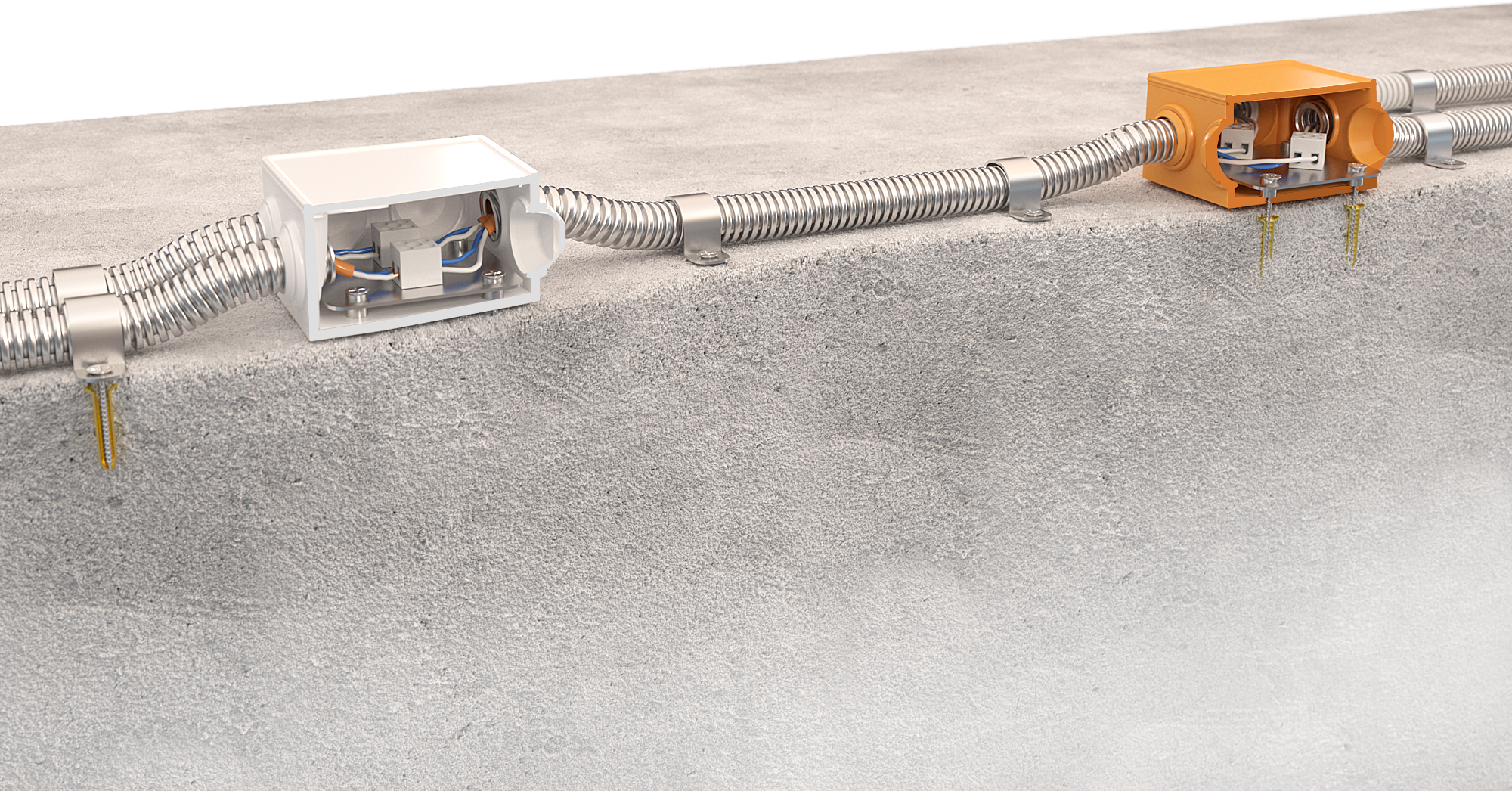

Серия МР
Металлорукав
Металлорукав IEK условным проходом 10-50 мм и аксессуары для защищенных участков трассы.
IEK

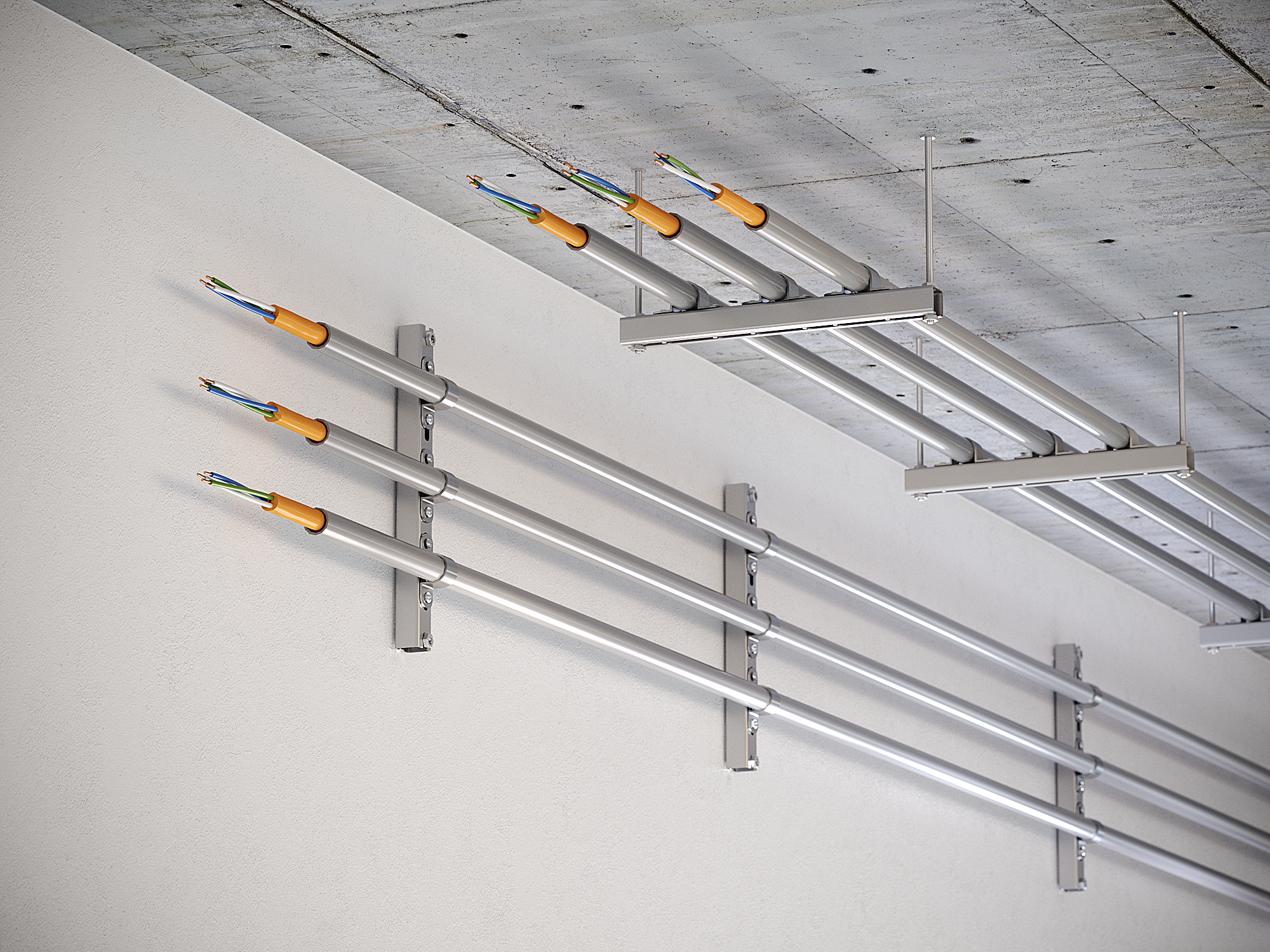

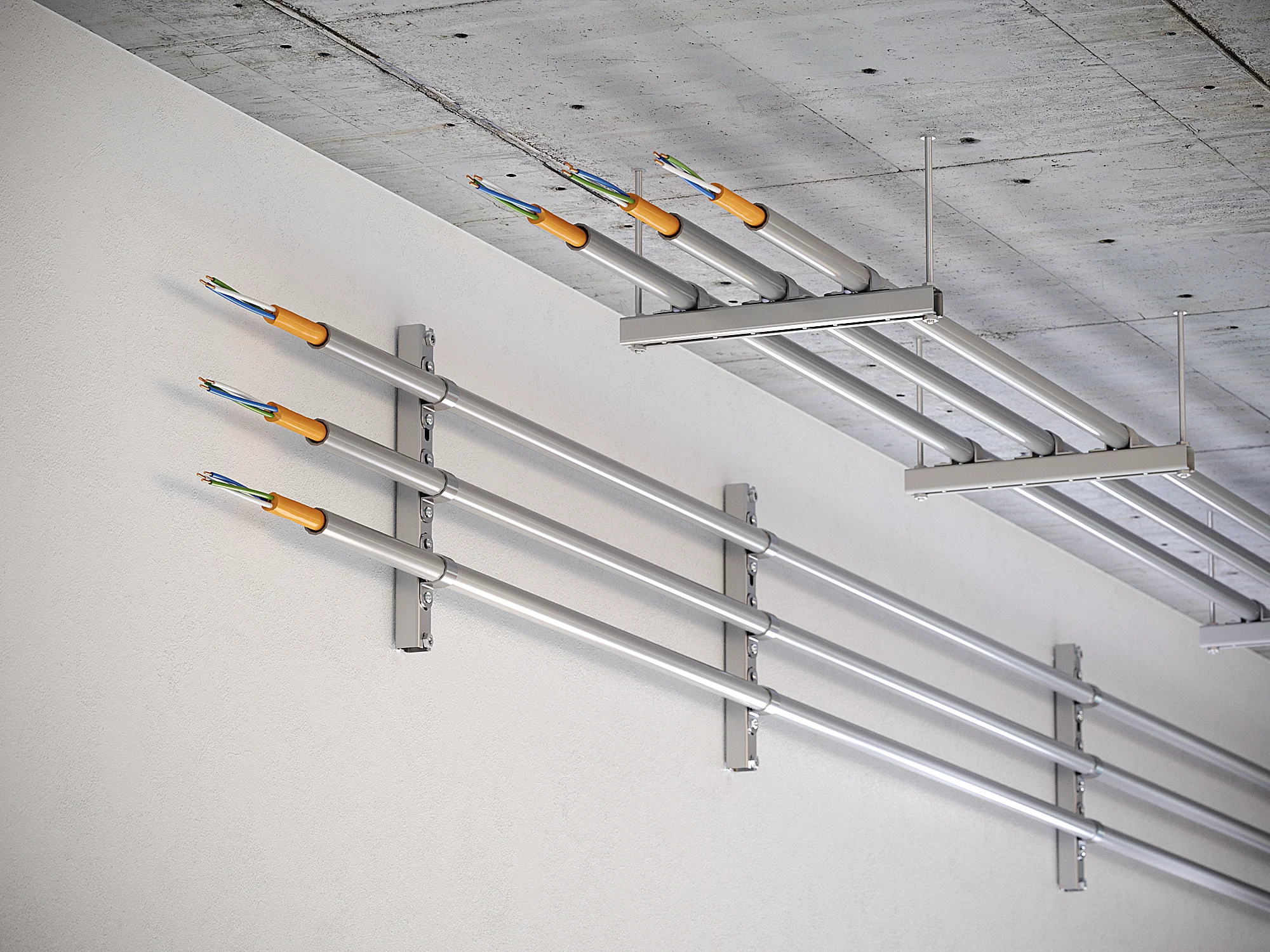

Серия СТ
Стальные трубы
Стальные электросварные и водогазопроводные трубы, включая СТК и трубы по ГОСТ.
СТК / ГОСТ

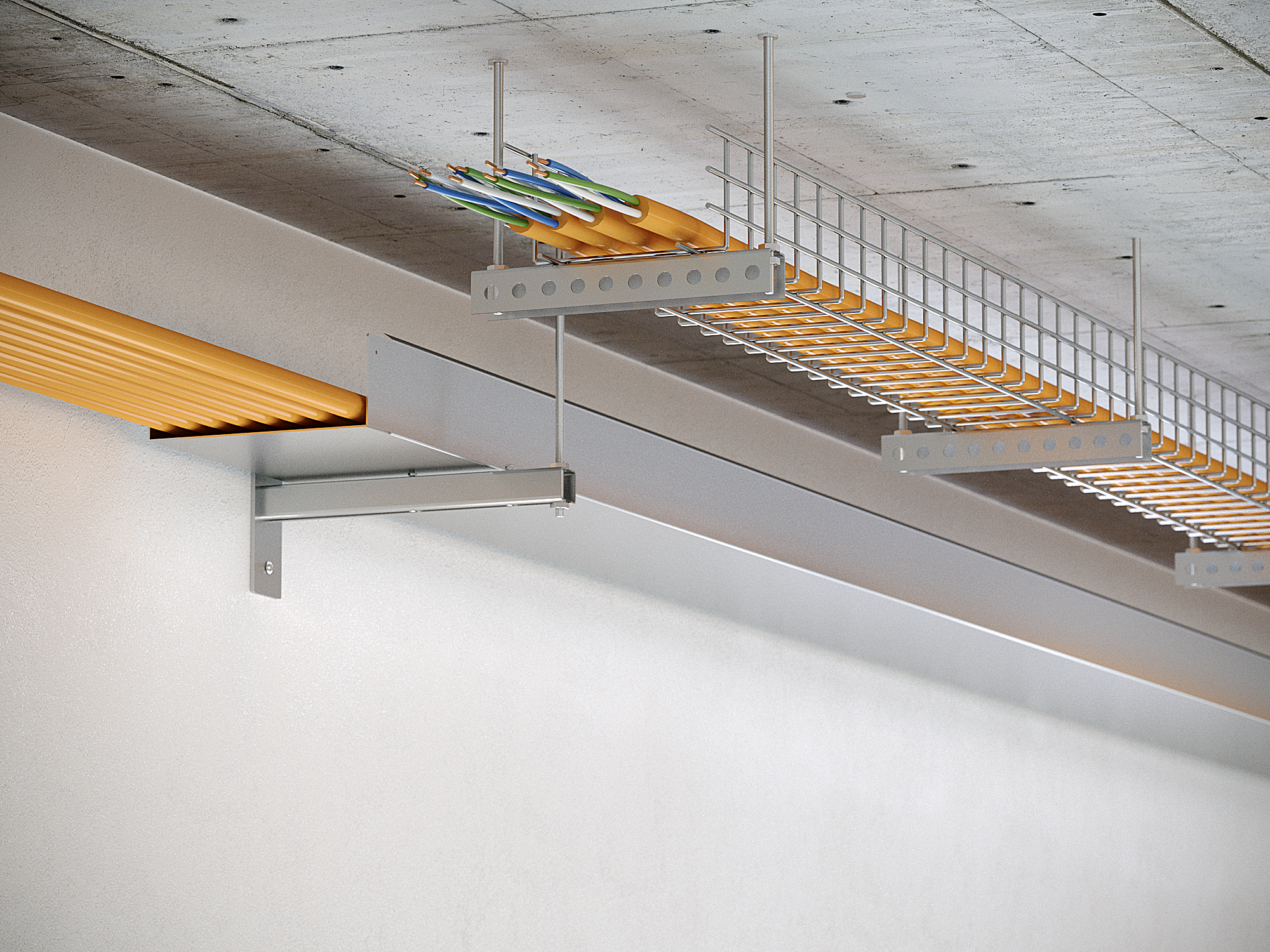

Серии МЛ1-МЛ4
Металлические лотки
Перфорированные, неперфорированные, лестничные и проволочные лотки IEK с монтажными изделиями.
IEKСостав линии
Что входит в решение IEK
КНС IEK
Кабель-каналы, гибкие и жесткие трубы, металлорукав, лотки, аксессуары и монтажные изделия из состава сертификата.
Сайт производителя →Стальные трубы
Электросварные трубы СТК, стальные трубы по ГОСТ и сантехнические комплекты для труб из состава серии СТ.
Огнестойкие коробки
Коробки IEK ПС, СЭ КЛМ-О, КМ-О, КМ-ВО, ДВК.П, FS и другие позиции, указанные в приложении к сертификату.
Крепеж
Система крепежа СЭ, металлические крепежные элементы, хомуты, скобы и штатные элементы лотковых систем IEK.
Область применения
Испытанные основания и способы крепления
В проекте нужно указать не только серию ОКЛ, но и основание. Монтаж выполняется крепежом из состава линии по инструкции.
Кирпичные и монолитные основания
Газобетон
Сэндвич-панели и профлист
В обхват металлических конструкций
Стальной канат (трос)
ГВЛ и СМЛ
Прокладка в штробе
Таблица применяемости
Кабели и время работоспособности
Время указывается по конкретной кабельной группе, серии СегментЛАЙН-IEK, основанию и способу монтажа. Ниже дан ориентир для подбора, окончательное значение проверяется по таблице приложения 3 сертификата.
Максимальное подтвержденное значение для составов СегментЛАЙН-IEK.
ОП, КП, ГФ, ЖТ, МР, СТ и лотковые серии МЛ1-МЛ4.
Работоспособность подтверждается испытанием комплектной линии.
Для проектной документации указывайте не общий максимум, а время из таблицы инструкции для выбранного кабеля, основания и серии КНС.
| Кабельная группа | Серии IEK | Ориентир по времени | Комментарий для подбора |
|---|---|---|---|
| КПС, КОПСЭ | ОП, КП, ГФ, ЖТ, МР, СТ, МЛ | до E90 | Линии пожарной автоматики, СОУЭ, связи и управления. |
| СегментЛАН, Сегмент-КУ | ОП, КП, ГФ, ЖТ, МР, СТ, МЛ | до E90 | Системы передачи данных, связи и универсальные кабельные линии. |
| SEFLEX-M, Сегмент-ОК | ОП, КП, ГФ, ЖТ, МР, СТ, МЛ | до E90 | Кабели автоматизации и оптические линии по приложению к сертификату. |
| МКШ, КМПвВ | ОП, КП, ГФ, ЖТ, МР, СТ, МЛ | до E90 | Монтажные, контрольные и интерфейсные цепи. |
| КВВГ, КППГ, ВВГ, ППГ | ОП, КП, ГФ, ЖТ, МР, СТ, МЛ | до E90 | Силовые и контрольные линии; точное значение зависит от основания и серии. |
Почему нужна проверка специалистом
Сертификат подтверждает комплектную линию. На итоговое время влияют серия КНС, основание, тип крепления, кабельная группа, наличие коробок и требования к монтажу.
Для проекта и монтажа
Документы по СегментЛАЙН-IEK
В проект и исполнительную документацию следует включать сертификат, монтажную инструкцию и спецификацию комплектной линии.
Подбор СегментЛАЙН-IEK
Проверим решение и подготовим комплект документов
Пришлите ведомость кабелей, требуемое время работоспособности, основание и способ прокладки. Инженер проверит состав СегментЛАЙН-IEK по сертификату и таблицам приложения.
