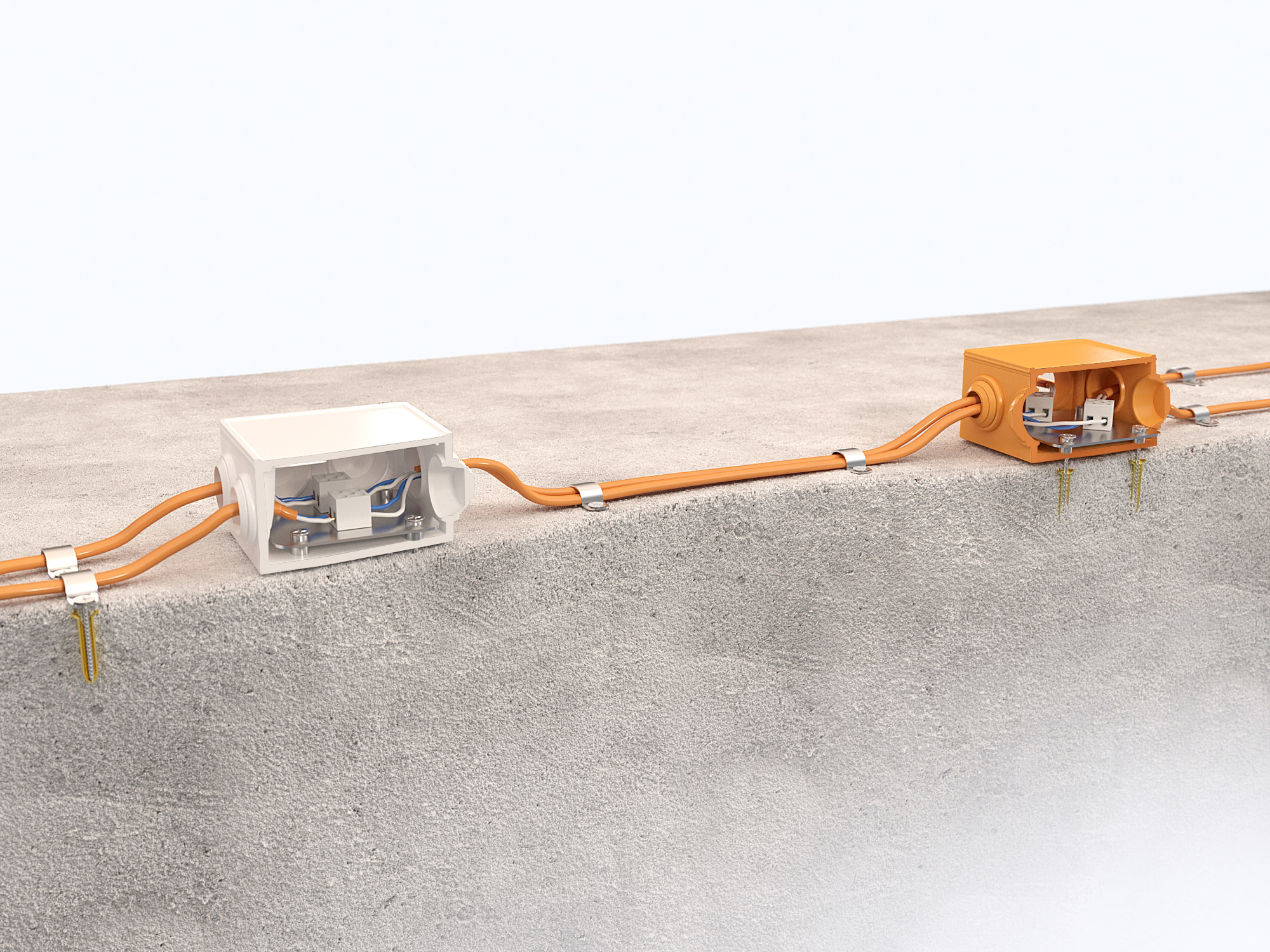

Серия ОП
Открытая прокладка
Прокладка огнестойких кабелей с крепежом из состава линии по испытанным основаниям.
СегментЭНЕРГО
Огнестойкая кабельная линия
СегментЛАЙН Остек-Экопласт
ТУ 27.90.33-010-00555459-2023
ОКЛ на базе решений Экопласт и ОСТЕК: открытая прокладка, кабель-каналы, гибкие и жесткие трубы, металлические лотки, огнестойкие коробки и крепеж из состава сертификата.
Решение для проектов, где нужна комплектная огнестойкая трасса с выбором способа прокладки и подтвержденной работоспособностью линии в условиях пожара.
Сертифицированное решение
Комплектная линия на базе Экопласт и ОСТЕК
Состав линии подбирается по серии КНС, кабелю, основанию и требуемому времени работоспособности. Замена элемента вне инструкции требует отдельной проверки.
ОСТЕККНС Экопласт, лотки ОСТЕК, коробки и крепеж из состава сертификата
до E90значение выбирается по кабелю, серии КНС и основанию
5 серийоткрытая прокладка, кабель-каналы, гибкие и жесткие трубы, лотки
PDFсертификат и инструкция по монтажу доступны из раздела
Инструмент проектировщика
Соберите ОКЛ и получите запись одной строкой
Конструктор рассчитывает крепеж, формирует короткую запись и сохраняет несколько собранных линий в локальную спецификацию.
Линия Остек-Экопласт в проектной записи
Выберите серию КНС, производителя, кабели, длину линии, коробки и крепеж. Итоговая строка формируется динамически и может быть отредактирована вручную.
Марки входят в сертификат СегментЛАЙН Остек-Экопласт: . Если нужного исполнения или маркоразмера нет в списке, исправьте его вручную в поле короткой записи.
Раздел находится в разработке. Результаты подбора носят справочный характер, не являются публичной офертой и будут проверены и подтверждены специалистом перед заказом.
Способы прокладки
Серии ОКЛ СегментЛАЙН Остек-Экопласт
Сертификат охватывает открытую прокладку, кабель-каналы, гибкие и жесткие трубы Экопласт, а также металлические лотки ОСТЕК. Для каждой серии применяются свои аксессуары, коробки, крепеж и правила монтажа.
Серия КП
Кабельные каналы
Кабель-каналы Экопласт для прокладки огнестойких кабелей по испытанным основаниям.
Экопласт

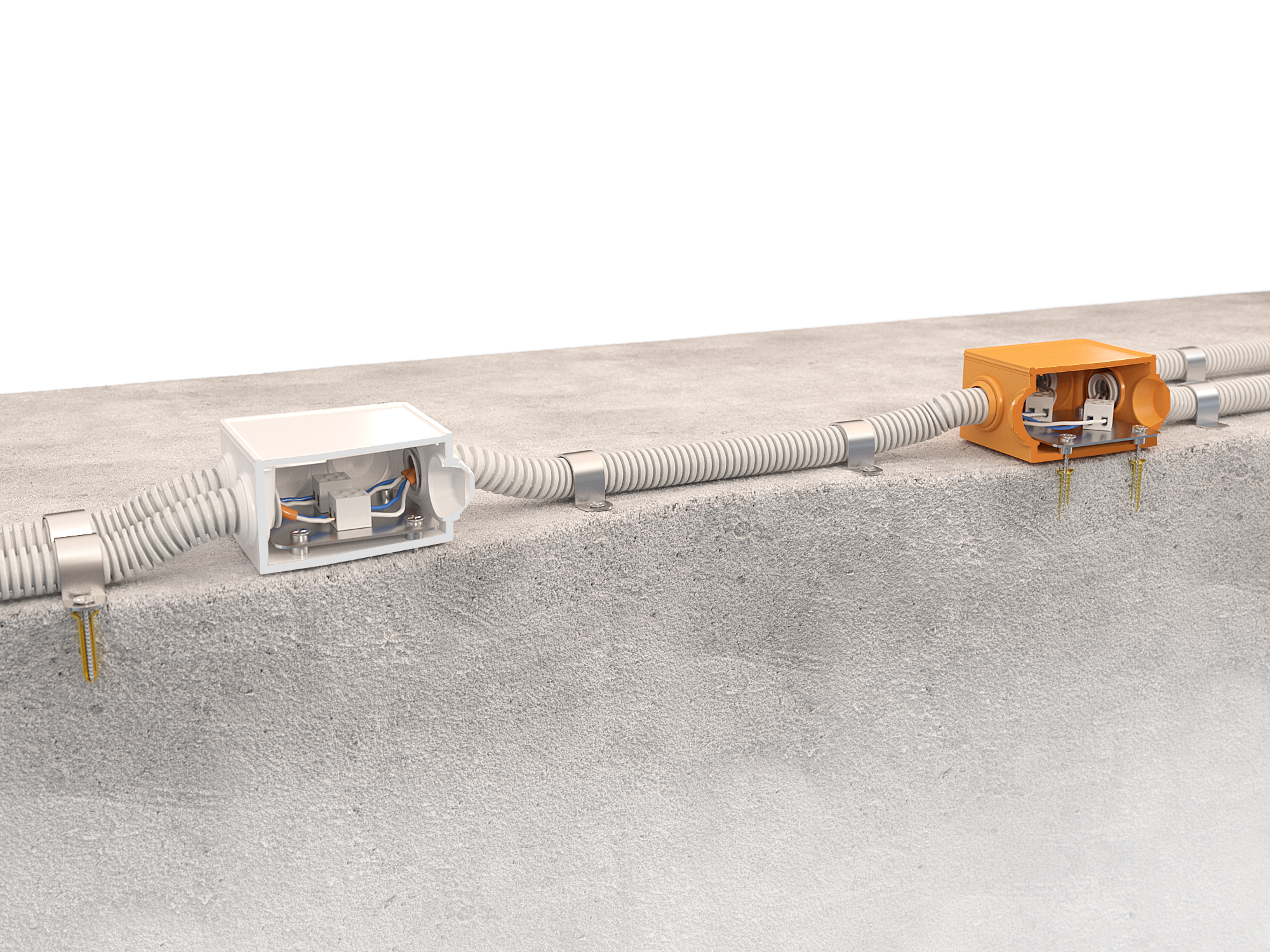

Серия ГФ
Гибкие трубы
Гофрированные трубы из состава решения для одиночной или групповой прокладки огнестойких кабелей.
Экопласт

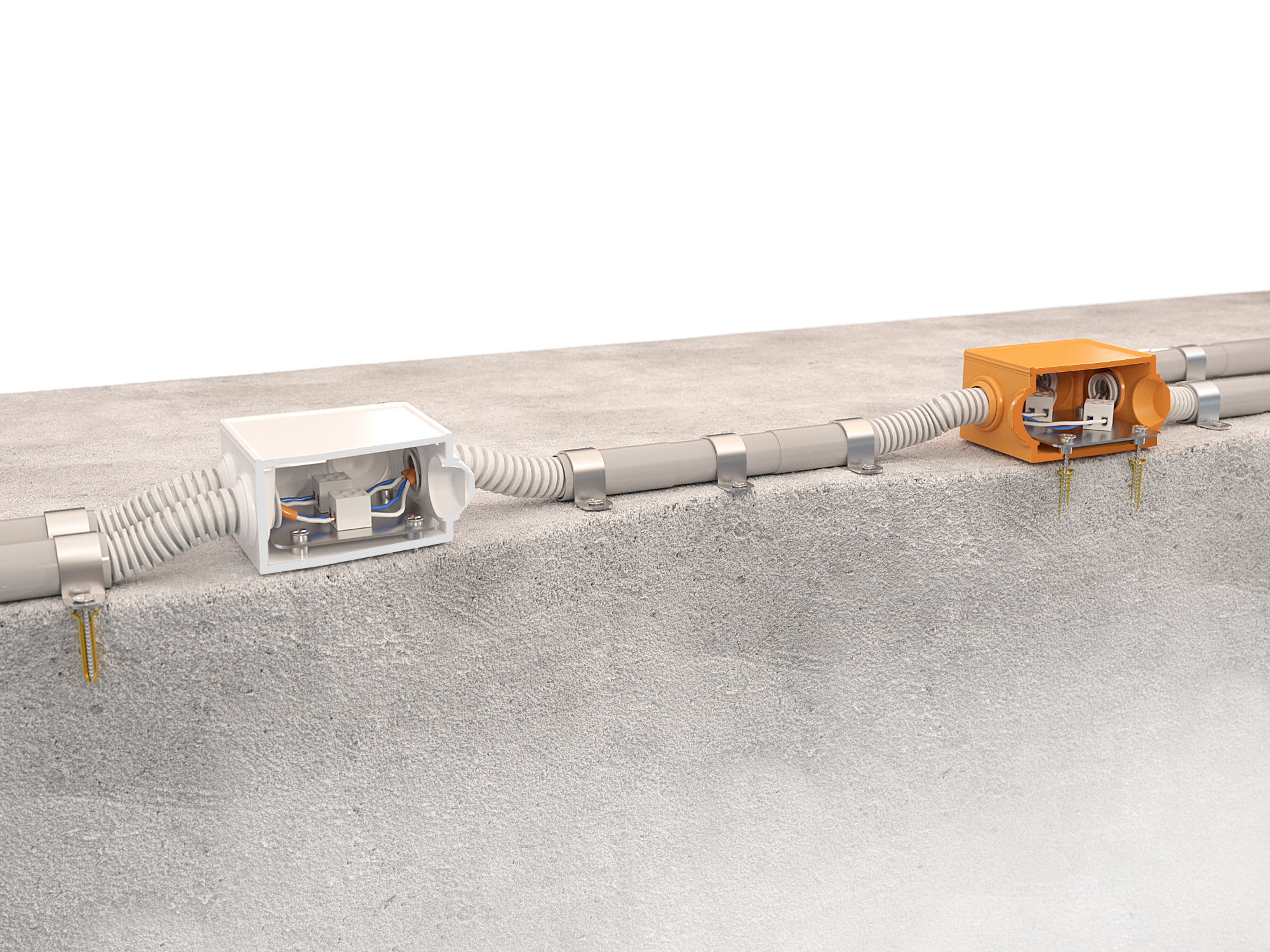

Серия ЖТ
Жесткие трубы
Жесткие трубы и аксессуары для прокладки по стенам, потолкам и другим испытанным основаниям.

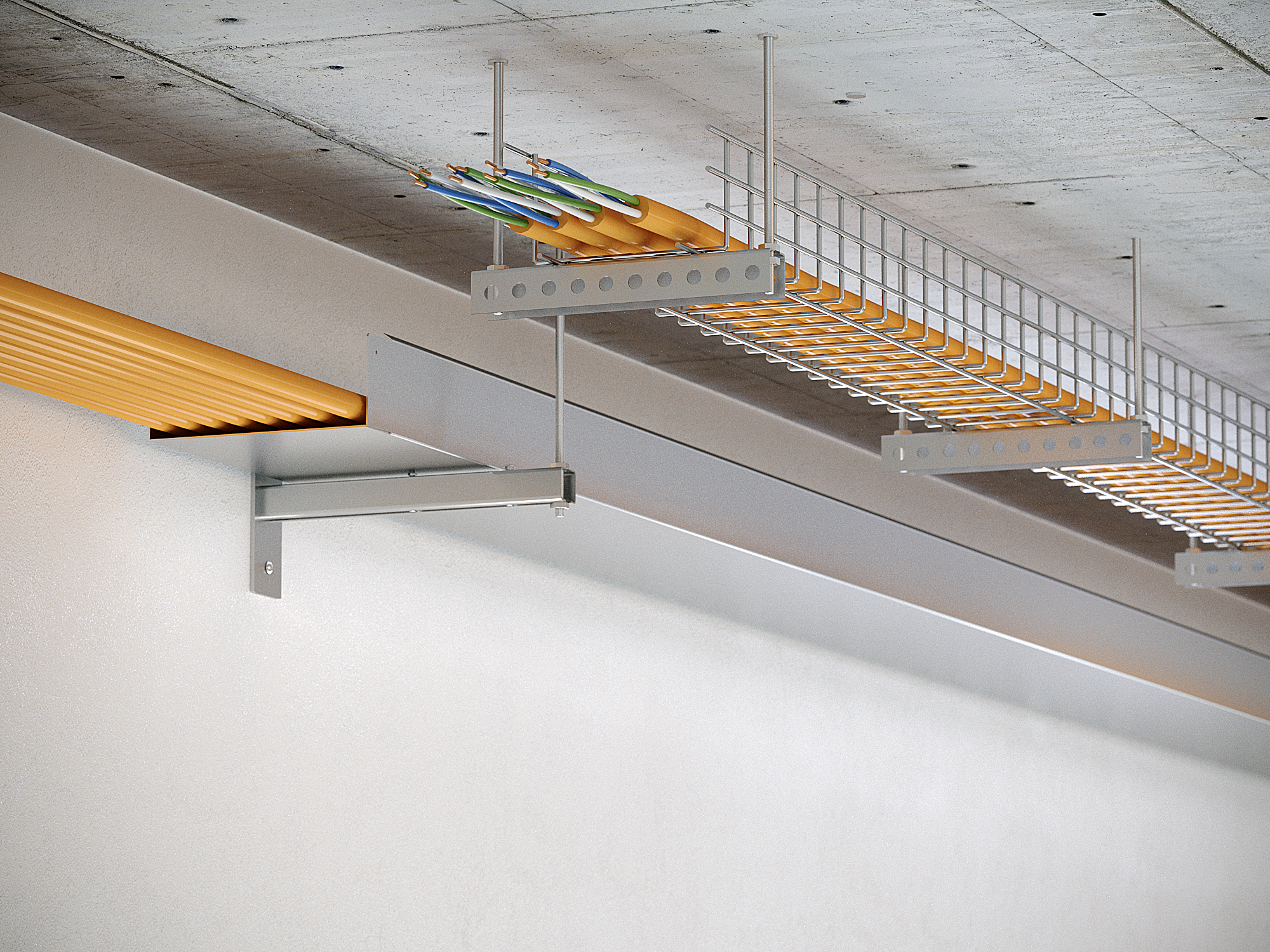

ЭкопластСерия МЛ
Металлические лотки
Лотки ОСТЕК с опорными конструкциями и штатными элементами крепления лотковой системы.
ОСТЕКСостав линии
Что входит в решение Остек-Экопласт
КНС Экопласт
Кабель-каналы, гибкие гофрированные и жесткие гладкие трубы с аксессуарами из состава сертификата.
Каталог производителя →Лотки ОСТЕК
Металлические лотки, опорные конструкции и штатные элементы крепления лотковой трассы.
Сайт производителя →Огнестойкие коробки
Коробки СегментЭНЕРГО серии SMB IP66 и огнестойкие коробки Экопласт JBS, BJB/JBS, JBL, MB из состава сертификата.
Крепеж
Скобы, хомуты, анкеры, дюбели, крепление по тросу и штатные элементы лотковых систем ОСТЕК.
Область применения
Испытанные основания и способы крепления
В проекте нужно указать не только серию ОКЛ, но и основание. Монтаж выполняется крепежом из состава линии по инструкции.
Кирпичные и монолитные основания
Газобетон
Сэндвич-панели
В обхват металлических конструкций
ГКЛ, ГВЛ и стекломагнезитные листы
Стальной канат (трос)
Таблица применяемости
Кабели и время работоспособности
Время указывается по конкретной кабельной группе, серии СегментЛАЙН Остек-Экопласт, основанию и способу монтажа. Ниже дан ориентир для подбора, окончательное значение проверяется по сертификату и инструкции.
Максимальное подтвержденное значение для составов СегментЛАЙН Остек-Экопласт.
ОП, КП, ГФ, ЖТ и МЛ на системах Экопласт и ОСТЕК.
Работоспособность подтверждается испытанием комплектной линии.
Для проектной документации указывайте не общий максимум, а время из таблицы инструкции для выбранного кабеля, основания и серии КНС.
| Кабельная группа | Серии | Ориентир по времени | Комментарий для подбора |
|---|---|---|---|
| СегментЛАН | КП, ГФ, ЖТ, ОП, МЛ | до E60 | Для систем связи и передачи данных; значение зависит от основания и серии МЛ. |
| КПС, КОПСЭ | КП, ГФ, ЖТ, ОП, МЛ | до E90 | Пожарная автоматика, СОУЭ, оповещение и линии управления. |
| КВВГ, КППГ | КП, ГФ, ЖТ, ОП, МЛ | до E60 | Контрольные кабели; проверяйте исполнение, сечение и основание. |
| ВВГ, ППГ | КП, ГФ, ЖТ, ОП, МЛ | до E90 | Силовые линии в составе сертифицированной трассы. |
| SEFLEX-M, Сегмент-КУ | КП, ГФ, ЖТ, ОП, МЛ | до E90 | Универсальные кабели для цепей управления и питания оборудования. |
| МКШ, Сегмент-ОК | КП, ГФ, ЖТ, ОП, МЛ | до E60 | Монтажные и оптические кабели из состава сертификата. |
Почему нужна проверка специалистом
Сертификат подтверждает комплектную линию. На итоговое время влияют серия КНС, основание, тип крепления, кабельная группа, наличие коробок и требования к монтажу.
Для проекта и монтажа
Документы по СегментЛАЙН Остек-Экопласт
В проект и исполнительную документацию следует включать сертификат, монтажную инструкцию и спецификацию комплектной линии.
Подбор СегментЛАЙН Остек-Экопласт
Проверим решение и подготовим комплект документов
Пришлите ведомость кабелей, требуемое время работоспособности, основание и способ прокладки. Инженер проверит состав СегментЛАЙН Остек-Экопласт по сертификату и инструкции.
