Коробки огнестойкие
Назначение
Монтажные коробки огнестойкие КЛМ-О предназначены для коммутации электрических сигнальных и контрольных цепей систем пожарной безопасности, а также для прокладки электропроводки внутри помещений. Изделия имеют степень защиты IP41.
Особенности
Коробки изготовлены из оцинкованной стали, дополнительно защищены декоративной пластмассовой крышкой, не образующей токопроводящих участков при возгорании. В крышке предусмотрены специальные профили для удобного прокладывания кабелей. Внутри коробки установлены керамические клеммные колодки для соединения проводов и заземления. Для крепления коробки рекомендуется использовать винты или саморезы на металлические дюбели.
Коробки предназначены для установки огнестойкого кабеля, но также могут быть использованы с другими типами кабелей для повышения безопасности электропроводки.
Коробки испытаны в сертификате ОКЛ (огнестойкой кабельной линии) СегментЛАЙН
Обеспечивают огнестойкое соединение кабелей с пределом FR 120 минут и более при температурном воздействии 750 – 800°С

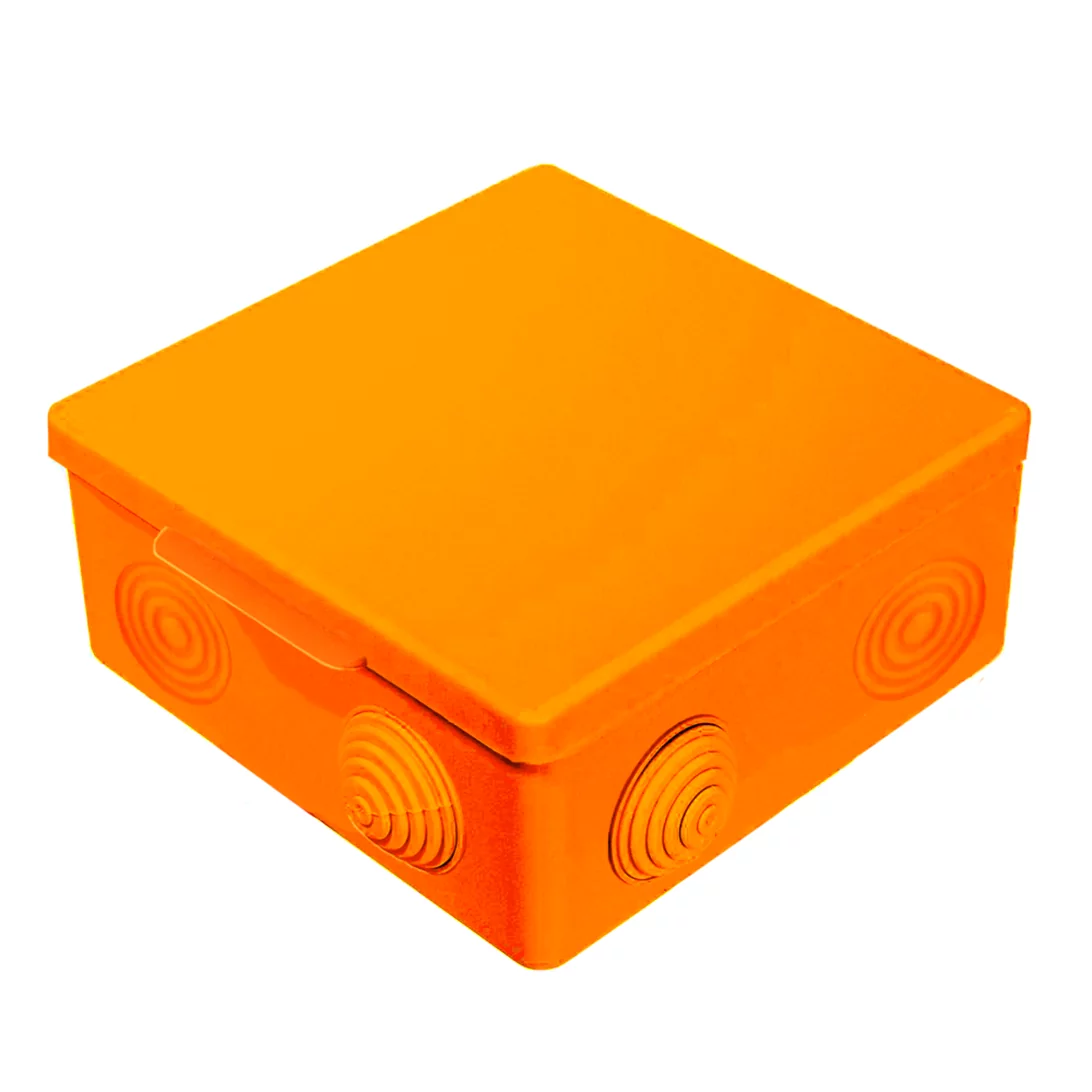

Коробки огнестойкие СЭ КЛМ-О (2к) IP-41 75x75x30
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (2к) IP-41 75×75×30
- Артикул
- Т0764
- Размеры, мм
- 75×75×30
- Количество вводов, до
- 4
- Количество контактов
- 2
- Номинальная соединительная способность клемм, мм2
- < 6
Коробки огнестойкие СЭ КЛМ-О (4к) IP-41 75x75x30
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (4к) IP-41 75×75×30
- Артикул
- Т0765
- Размеры, мм
- 75×75×30
- Количество вводов, до
- 4
- Количество контактов
- 4
- Номинальная соединительная способность клемм, мм2
- < 6
Коробки огнестойкие СЭ КЛМ-О (6к) IP-41 75x75x30
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (6к) IP-41 75×75×30
- Артикул
- Т0766
- Размеры, мм
- 75×75×30
- Количество вводов, до
- 4
- Количество контактов
- 6
- Номинальная соединительная способность клемм, мм2
- < 6
Коробки огнестойкие СЭ КЛМ-О (8к) IP-41 75x75x30
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (8к) IP-41 75×75×30
- Артикул
- Т0767
- Размеры, мм
- 75×75×30
- Количество вводов, до
- 4
- Количество контактов
- 8
- Номинальная соединительная способность клемм, мм2
- < 6

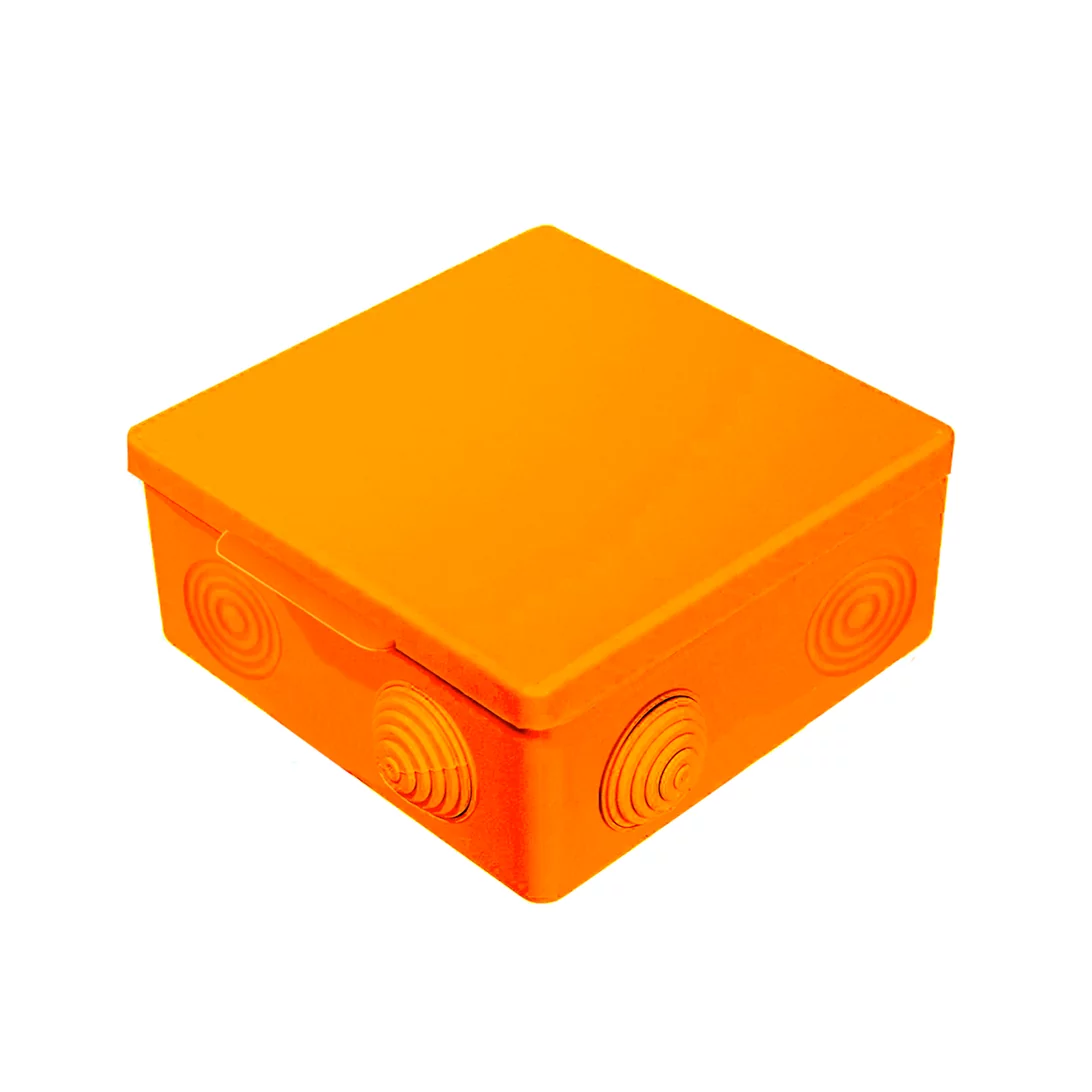

Коробки огнестойкие СЭ КЛМ-О (2к) IP 55 100x100x50
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (2к) IP 55 100x100x50
- Артикул
- КА-00016328
- Размеры, мм
- 100×100×50
- Количество вводов, до
- 6
- Количество контактов
- 2
- Номинальная соединительная способность клемм, мм2
- < 6
Коробки огнестойкие СЭ КЛМ-О (4к) IP 55 100x100x50
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (4к) IP 55 100x100x50
- Артикул
- КА-00016329
- Размеры, мм
- 100×100×50
- Количество вводов, до
- 6
- Количество контактов
- 4
- Номинальная соединительная способность клемм, мм2
- < 6
Коробки огнестойкие СЭ КЛМ-О (6к) IP 55 100x100x50
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (6к) IP 55 100x100x50
- Артикул
- КА-00016330
- Размеры, мм
- 100×100×50
- Количество вводов, до
- 6
- Количество контактов
- 6
- Номинальная соединительная способность клемм, мм2
- < 6
Коробки огнестойкие СЭ КЛМ-О (8к) IP 55 100x100x50
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (8к) IP 55 100x100x50
- Артикул
- КА-00016331
- Размеры, мм
- 100×100×50
- Количество вводов, до
- 6
- Количество контактов
- 8
- Номинальная соединительная способность клемм, мм2
- < 6
Коробки огнестойкие СЭ КЛМ-О (10к) IP 55 100x100x50
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (10к) IP 55 100x100x50
- Артикул
- КА-00016332
- Размеры, мм
- 100×100×50
- Количество вводов, до
- 6
- Количество контактов
- 10
- Номинальная соединительная способность клемм, мм2
- < 6

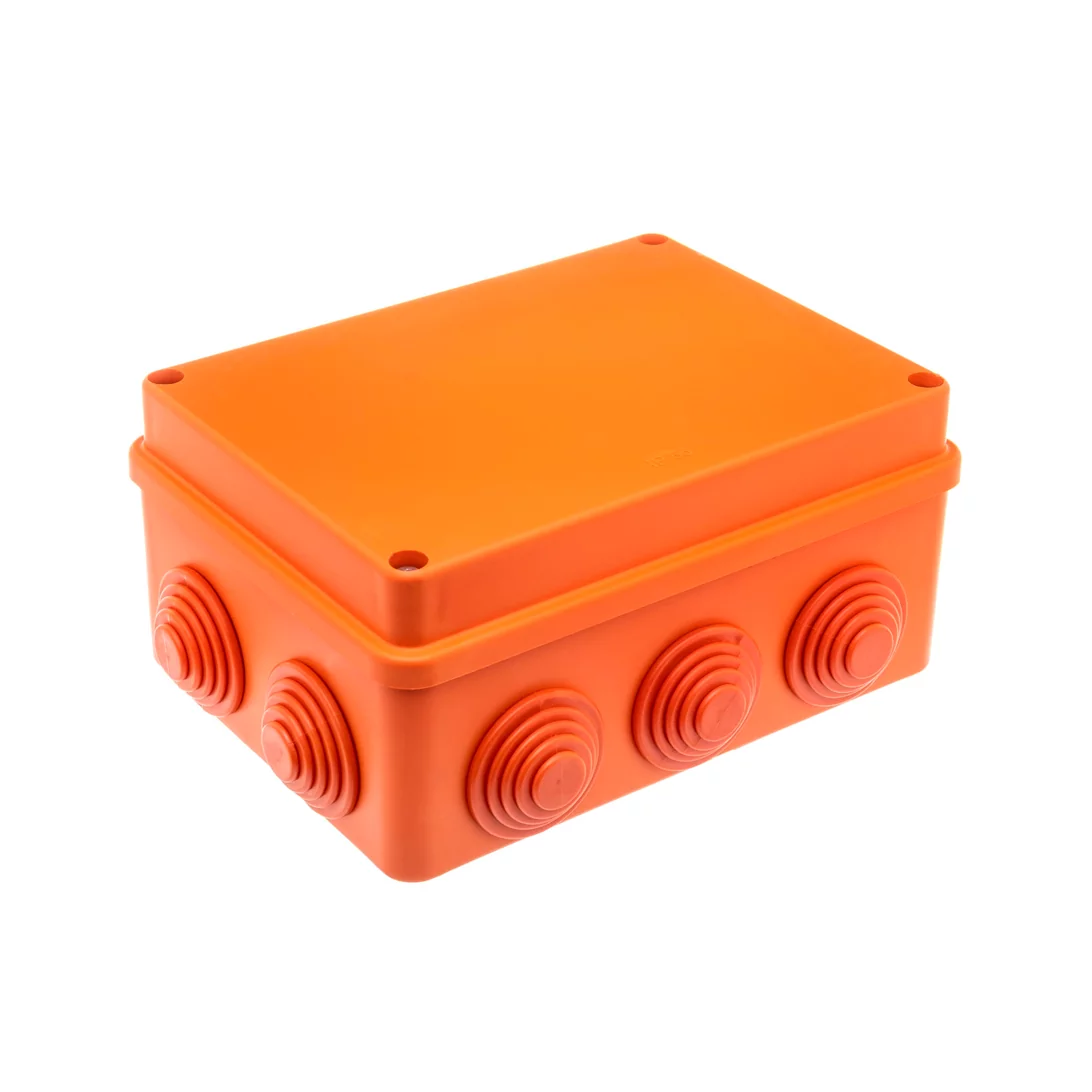

Коробка огнестойкая СЭ КЛМ-О (12к)-IP55 190х140х70
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (12к) IP 55 190x140x70
- Артикул
- КА-00016333
- Размеры, мм
- 190×140×70
- Количество вводов
- 10
- Количество контактов
- 12
- Номинальная соединительная способность клемм, мм2
- < 6
Коробка огнестойкая СЭ КЛМ-О (14к)-IP55 190х140х70
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (14к) IP 55 190x140x70
- Артикул
- КА-00016334
- Размеры, мм
- 190×140×70
- Количество вводов
- 10
- Количество контактов
- 14
- Номинальная соединительная способность клемм, мм2
- < 6
Коробка огнестойкая СЭ КЛМ-О (16к)-IP55 190х140х70
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (16к) IP 55 190x140x70
- Артикул
- КА-00016335
- Размеры, мм
- 190×140×70
- Количество вводов
- 10
- Количество контактов
- 16
- Номинальная соединительная способность клемм, мм2
- < 6
Коробка огнестойкая СЭ КЛМ-О (18к)-IP55 190х140х70
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (18к) IP 55 190x140x70
- Артикул
- КА-00016336
- Размеры, мм
- 190×140×70
- Количество вводов
- 10
- Количество контактов
- 18
- Номинальная соединительная способность клемм, мм2
- < 6
Коробка огнестойкая СЭ КЛМ-О (20к)-IP55 190х140х70
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (20к) IP 55 190x140x70
- Артикул
- КА-00016337
- Размеры, мм
- 190×140×70
- Количество вводов
- 10
- Количество контактов
- 20
- Номинальная соединительная способность клемм, мм2
- < 6
Коробка огнестойкая СЭ КЛМ-О (24к)-IP55 190х140х70
ТУ 27.33.13-015-37572599-2020
- Обозначение
- СЭ КЛМ-О (24к) IP 55 190x140x70
- Артикул
- КА-00016338
- Размеры, мм
- 190×140×70
- Количество вводов
- 10
- Количество контактов
- 24
- Номинальная соединительная способность клемм, мм2
- < 6
