Конструкция
Время работоспособности ОКЛ СЭПР подтверждается сертификатом соответствия, полученном в соответствии с ГОСТ Р 53316-2009«Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания».
В ОКЛ СЭПР применены огнестойкие кабели с нг(А)-FR категорией нераспространения горения при одиночной и групповой прокладке, с одно и многопро-волочными жилами с сечением жил до 6 мм2 с применением огнестойких распределительных коробок и до 25 мм2 без огнестойких распределительных коробок и допустимым рабочим напряжением, согласно паспорту на кабель.
Основные преимущества ОКЛ СЭПР
- Универсальное доступное решение для пожарной безопасности электрических систем, работающих во время пожара.
- Огнестойкие кабели всех основных назначений.
- Огнестойкие электромонтажные коробки от IP42 до IP66.
- Большое разнообразие вариантов крепления ОКЛ СЭПР
Область применения

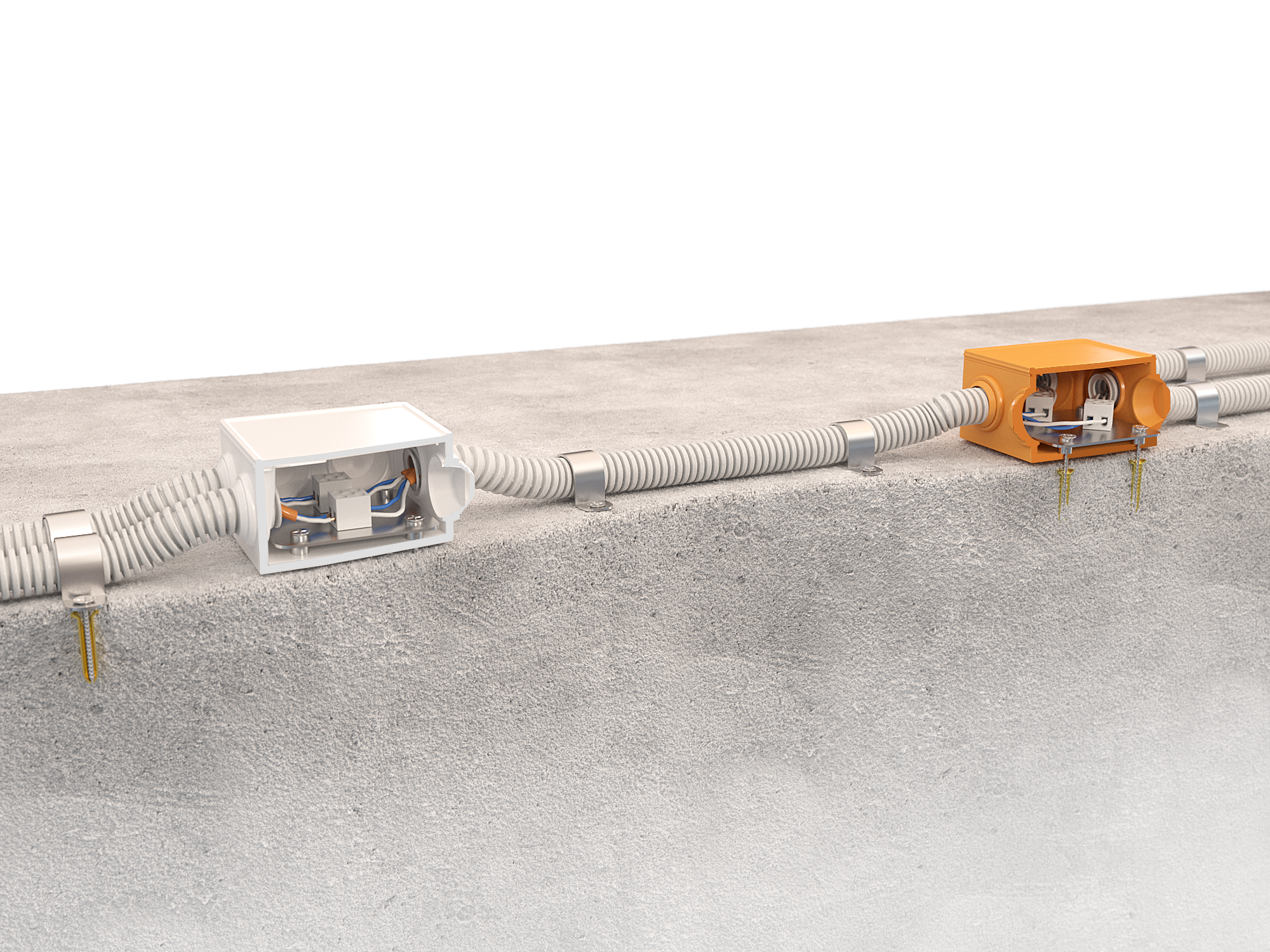

ОКЛ СЭПР серии ГТ (на базе гофрированных труб) — в гофрированных трубах из ПВХ, ПНД, ПП, ПА и ПЛЛ. Предназначены для одиночной или групповой прокладки кабеля. Монтаж труб может осуществляться скрытым, и/или полускрытым, и/или открытым способами в стенах (по стенам), потолках (по потолкам), полах и к поверхностям соответствующим требованиям данной инструкции в производственных и жилых помещениях, административных и торговых зданиях, учебных, детских и медицинских учреждениях, а также при новом строительстве, ремонте и реконструкции.
Состав
- Трубы гибкие гофрированные из поливинилхлорида (ПВХ) по ТУ 22.21.29-001-52715257-2017, полиэтилена низкого давления (ПНД) по ТУ 22.21.29-002-52715257-2017, полипропилена (ПП) по ТУ 22.21.29-007-52715257-2017, полиамида (ПА) по ТУ 22.21.29-008-52715257-2017, полиолефинов (ПЛЛ) по ТУ 27.90.12-001-52715257-2018 диаметрами 16÷63 мм, по степени сопротивления сжатию не менее 350 Н Тип «Легкая»
- Система крепежа серии FR ГТ (ТУ 27.90.33-001-52715257-2017)
- Огнестойкие распределительные коробки: Промрукав серии FR с пределом огнестойкости Е120, степень защиты IP55, IP42 по ТУ 27.33.13-001-52715257-2017; ДВК.П по ТУ 3464-003-20507860-2015 (производства ООО «Ленспецавтоматика») с пределом огнестойкости E120, степень защиты IP66
- Аксессуары для труб

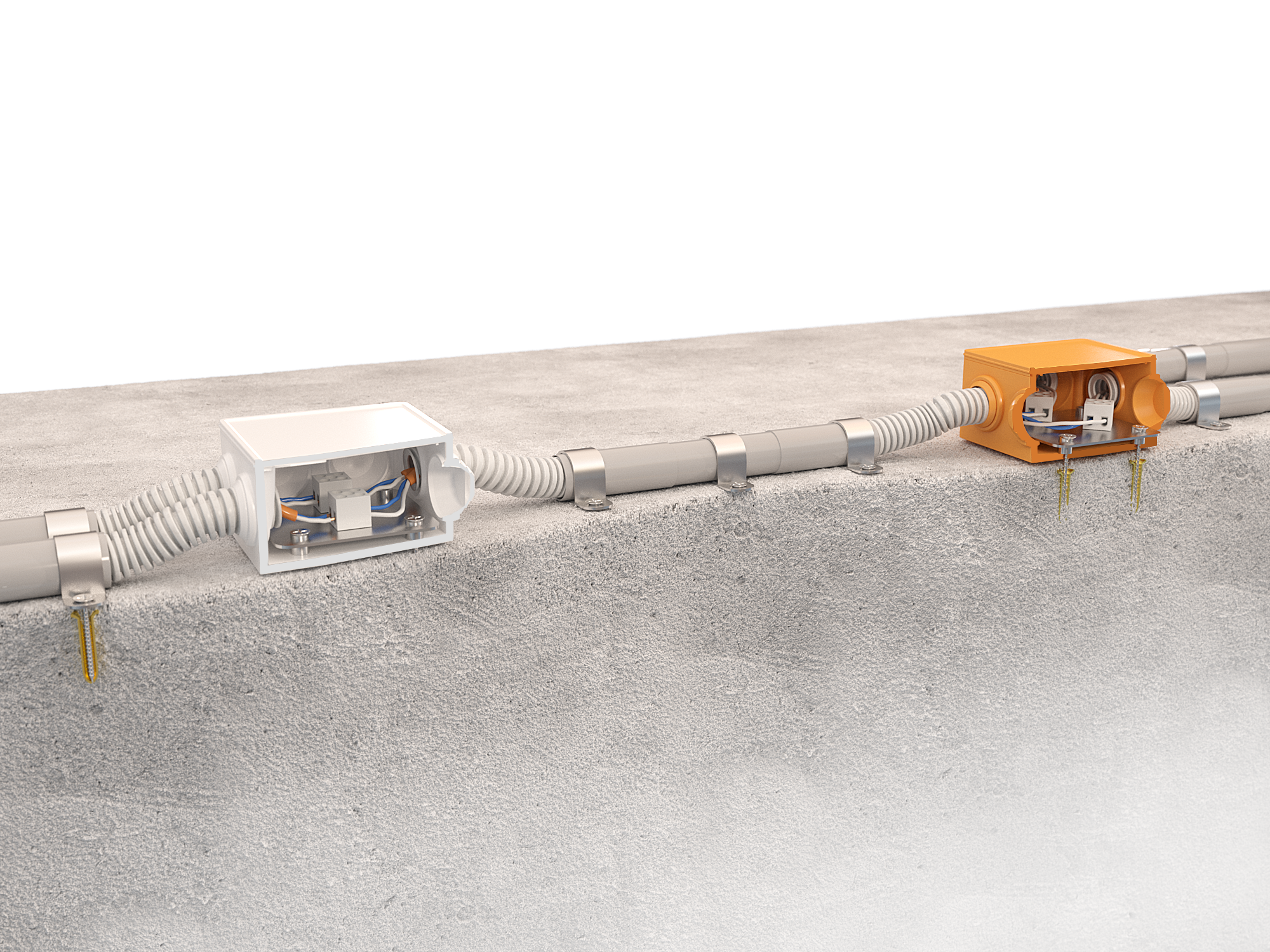

ОКЛ СЭПР серии ЖТ (на базе жёстких труб) — в жестких трубах из ПВХ. Предназначены для одиночной или групповой прокладки в них кабеля. Монтаж труб может осуществляться скрытым, и/или полускрытым, и/или открытым способами в стенах (по стенам), потолках (по потолкам), полах и к поверхностям соответствующим требованиям данной инструкции в производственных и жилых помещениях, административных и торговых зданиях, учебных, детских и медицинских учреждениях, а также при новом строительстве, ремонте и реконструкции.
Состав
- Трубы жесткие из поливинилхлорида (ПВХ); Патрубок-муфта; Угловой соединитель плавный; поворот гибкий гофрированный ПВХ по ТУ 22.21.21-001-52715257-2017 диаметрами 16÷63 мм
- Система крепежа серии FR ЖТ (ТУ 27.90.33-001-52715257-2017)
- Огнестойкие распределительные коробки:
Промрукав серии FR с пределом огнестойкости E120, степень защиты IP55, IP42 по ТУ 27.33.13-001-52715257-2017;
ДВК.П по ТУ 3464-003-20507860-2015 (производства ООО «Ленспецавтоматика») с пределом огнестойкости E120, степень защиты IP66 - Аксессуары для труб

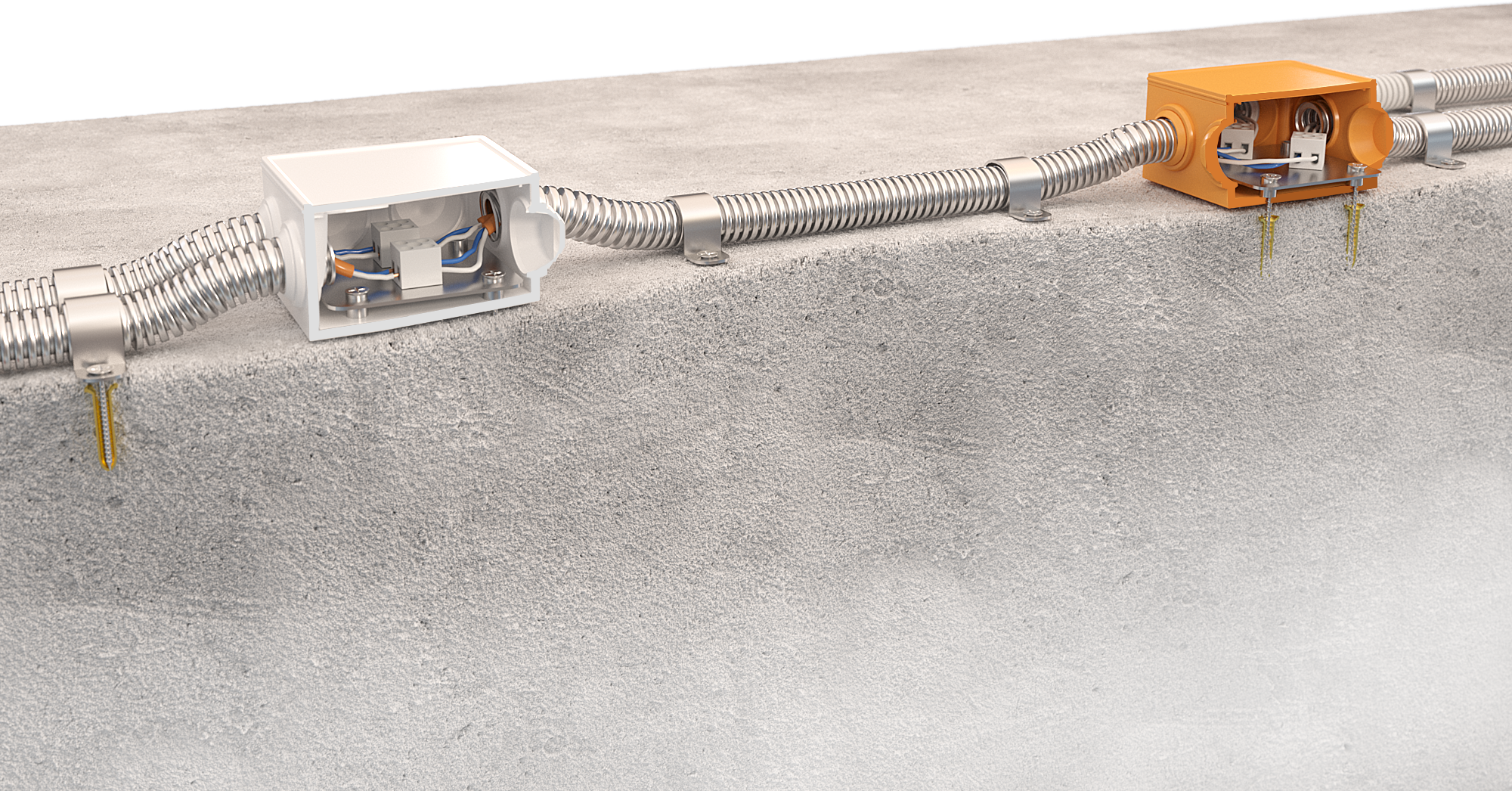

ОКЛ СЭПР серии МР (на базе рукавов металлических гибких) — в металлорукаве и металлорукаве в изоляции. Предназначены для одиночной или групповой прокладки в них кабеля. Монтаж металлорукава может осуществляться скрытым, и/или полускрытым, и/или открытым способами в стенах (по стенам), потолках (по потолкам), полах и к поверхностям соответствующим требованиям данной инструкции в производственных и жилых помещениях, административных и торговых зданиях, учебных, детских и медицинских учреждениях, а также при новом строительстве, ремонте и реконструкции где применяются повышенные требования к механическим и химическим стойкостям.
Состав
- Рукав металлический гибкий негерметичный типов Р3 диаметрами 6÷50 мм, Р4 диаметрами 18÷25 мм по ТУ 25.99.29-001-52715257-2018,
Рукав металлический гибкий типа Р3 в изоляции диаметрами 8÷50 мм по ТУ 25.99.29-002-52715257-2017,
Муфты серии ВМ, ВМУ, СММ, МВП, СТМ, оконцеватели защитные ОЗМ, муфта для заземления ТР - Система крепежа серии FR МР (ТУ 27.90.33-001-52715257-2017)
- Огнестойкие распределительные коробки:
Промрукав серии FR с пределом огнестойкости E120, степень защиты IP55, IP42 по ТУ 27.33.13-001-52715257-2017;
Гефест «КМ-О» IP66 по ТУ 3449-005-70631050-2009 (производства ГК «Гефест») с пределом огнестойкости E60, степень защиты IP66;
ДВК.П по ТУ 3464-003-20507860-2015 (производства ООО «Ленспецавтоматика») с пределом огнестойкости E120, степень защиты IP66 - Аксессуары для металлорукава.

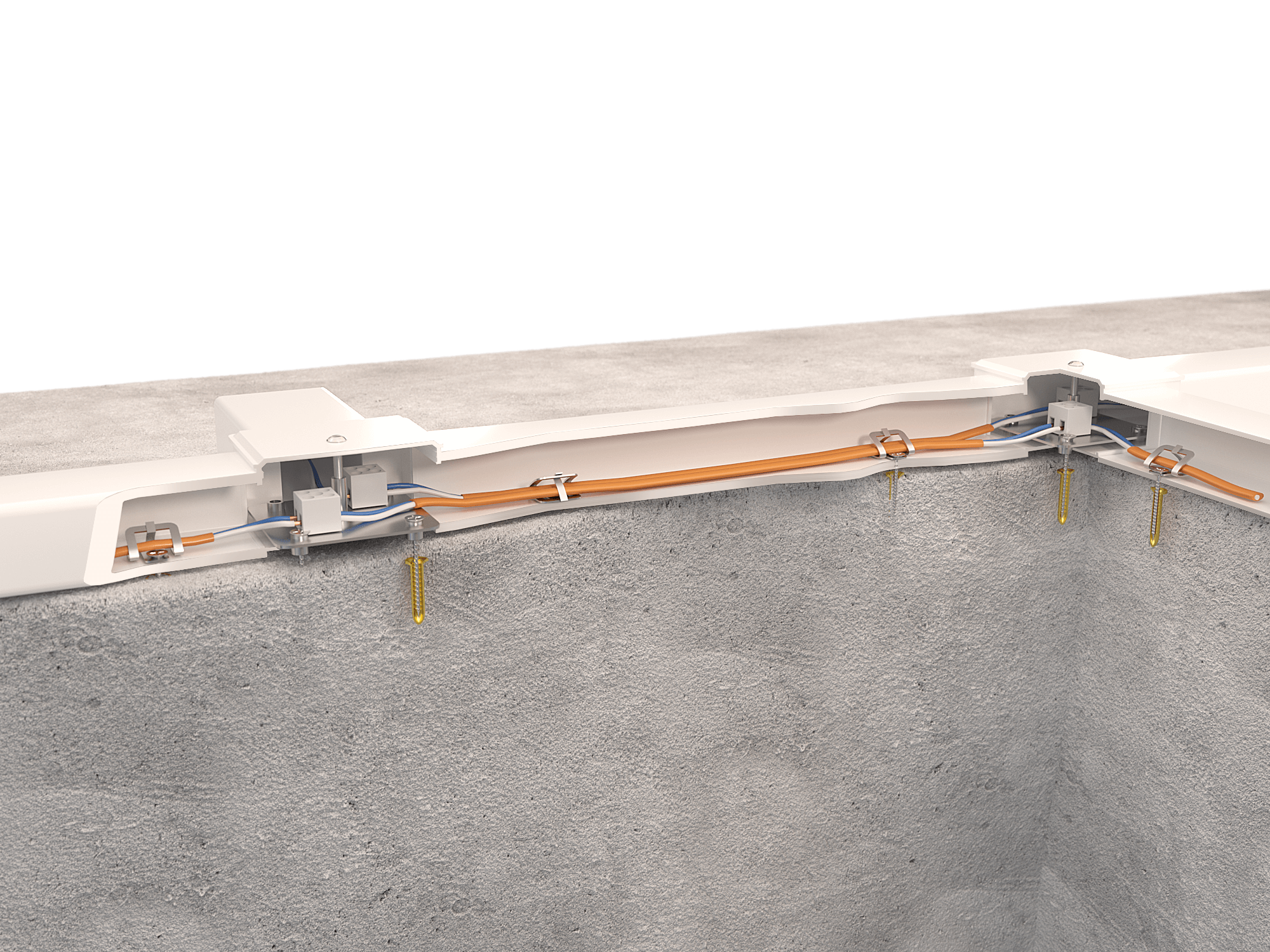

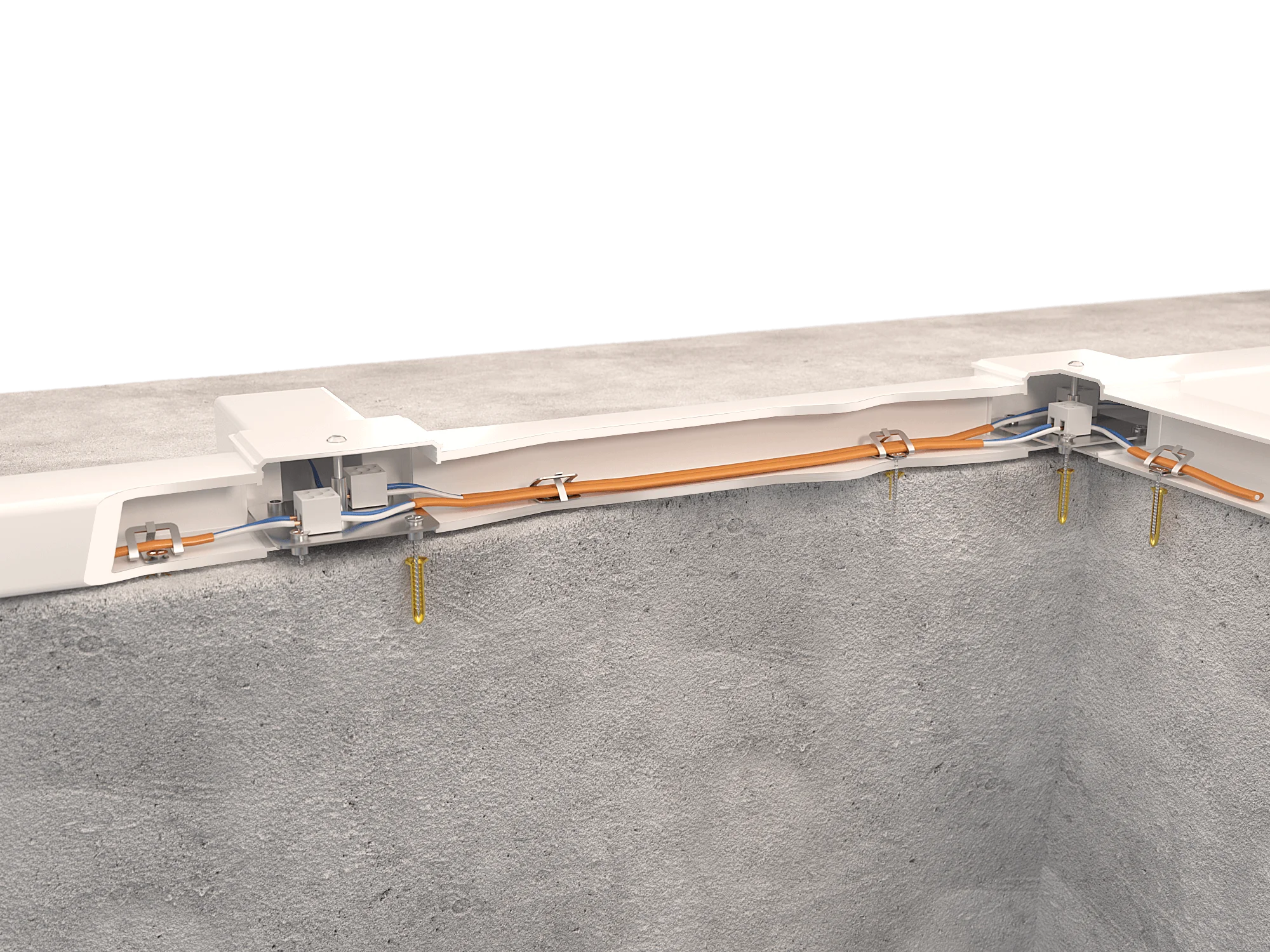

ОКЛ СЭПР серии КП (на базе кабельных каналов) — канал пластиковый из ПВХ (кабельный канал из ПВХ). Предназначены для одиночной или групповой прокладки кабеля. Монтаж канала пластикового (кабельного канала) может осуществляться открытым способом в стенах (по стенам), потолках (по потолкам) и к поверхностям соот ветствующим требованиям данной инструкции в производственных и жилых помещениях, административных и торговых зданиях, учебных, детских и медицинских учреждениях, а также при новом строительстве, ремонте и реконструкции, где применяются повышенные требования к интерьеру и/или дизайну.
Состав
- Кабельный канал из поливинилхлорида (ПВХ) по ТУ 27.33.14-001-52715257-2017, сечения от 25х16 до 100х60 мм
- Система крепежа серии FR ПР с максимальным расстоянием между элементами крепления L=500мм (ТУ 25.94.12.190-001-52715257-2019)
- Огнестойкие распределительные коробки серии FR с пределом огнестойкости Е120, степень защиты IP42 по ТУ 27.33.13-001-52715257-2017
- Аксессуары для кабельных каналов
Огнестойкие распределительные коробки
- Огнестойкие распределительные коробки серии FR, выпускаемые по ТУ 27.33.13-001-52715257-2018 производства ООО «НЕПТУН».
- Коробки ответвительные огнестойкие серии FS с предварительно смонтированной клеммной колодкой из огнестойкой керамики, выпускаемые по ТУ 3464-048-47022248-2016, производства АО «ДКС».
- Коробки металлические монтажные огнестойкие типа КМ-О, выпускаемые по ТУ 3449-005-70631050-2009, производства ООО «ФНПП «Гефест».
- Коробки распределительные огнестойкие из термопластичного безгалогенного пластиката устойчивого к ударам, серий JBS, JBL, MB, размерами от 70 × 70 × 40 мм до 210 × 150 × 100 мм, выпускаемые по ТУ 3464-014-52811541-2016, производства ООО «КРОСС ЛИНК» торговой марки «Экопласт»
- Короба металлические для электропроводок типов КЕ; СП, изготавливаемые по ТУ 3449-002-01395354-2011; Изготовитель: АО «Самарский завод электромонтажных изделий».
