Состав ОКЛ
Серия ОКЛ СегментЛАЙН-КРО-ОП
- Система крепежа СЭ в соответствии с инструкцией по монтажу “ ОКЛ СегментЛАЙН-КРО
- Огнестойкие распределительные коробки серии СЭ КЛМ-О, выпускаемые по ТУ 27.33.13-015-37572599-2020 производства ООО ПКП«СЭ»
- Коробки монтажные взрывозащищенные огнестойкие серии КМ-ВО, выпускаемые по КФСТ.301262.123ТУ, производства ООО «ФНПП«Гефест»
- Коробки ответвительные огнестойкие серии FS с предварительно смонтированной клеммной колодкой из огнестойкой керамики, выпускаемые по ТУ 3464-048-47022248-2016 производства АО «ДКС»
- Огнестойкие коробки серии FR,выпускаемые по ТУ 27.33.13-001-52715257-2017 производства ООО«НЕПТУН»
Серия «ОКЛ СегментЛАЙН-КРО-ЖТ»
- Трубы гладкие жесткие из поливинилхлорида для электромонтажных работа и аксессуары для труб (ПВХ), диаметром от 16 до 63мм, типа Легкая, Тяжелая , выпускаемые по ТУ 22.21.21-001-52715257-2017. производства ООО«НЕПТУН»
- Гладкие ПВХ трубы для электропроводок и аксессуары к ним, серии EXPRESS , выпускаемые по ТУ 2248-012-47022248-2009 производства АО«ДКС»
- Элементы для труб гладких жестких в соответствии с перечнем Каталога(Промрукав,ДКС) и инструкции по монтажу “ ОКЛ СегментЛАЙН-КРО ”.
- Система крепежа СЭ в соответствии с инструкцией по монтажу «ОКЛ СегментЛАЙН-КРО»
- Система крепежа M5 COMBITECH, изготавливаемая по документации производителя
- Огнестойкие распределительные коробки серии СЭ КЛМ-О,КМ-О, выпускаемые по ТУ 27.33.13-015-37572599-2020 производства ООО «СегментЭНЕРГО»,
- Коробки монтажные взрывозащищенные огнестойкие серии КМ-ВО, выпускаемые по ТУ КФСТ.301262.123 и коробки монтажные огнестойкие серии КМ-О выпускаемые по ТУ 3449-005-70631050-2009 , производства ООО «ФНПП«Гефест»
- Коробки ответвительные огнестойкие серии FS с предварительно смонтированной клеммной колодкой из огнестойкой керамики, выпускаемые по ТУ 3464-048-47022248-2016 производства АО«ДКС»
- Огнестойкие коробки серии FR,выпускаемые по ТУ 27.33.13-001-52715257-2017 производства ООО«НЕПТУН»

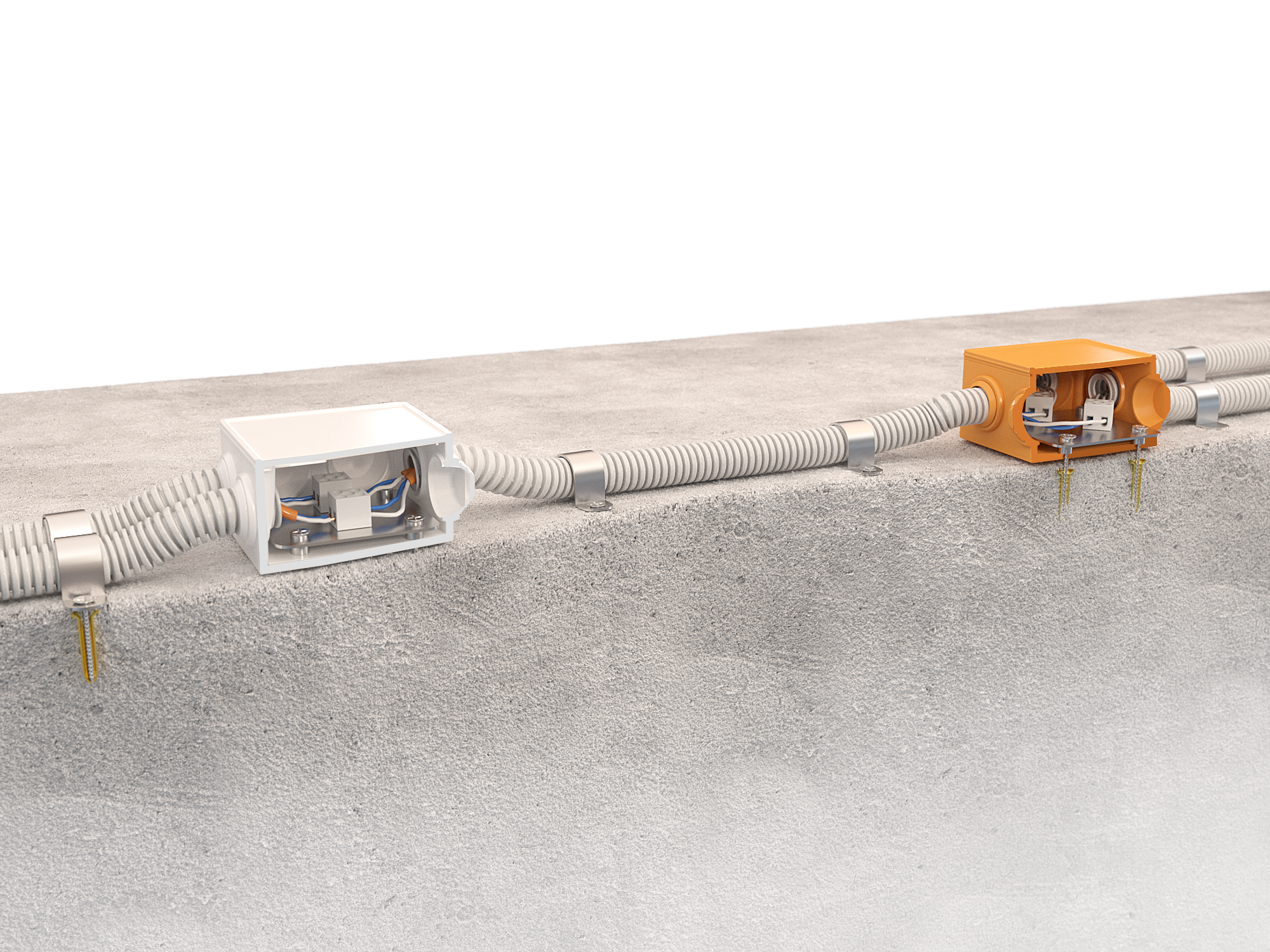

Серия «ОКЛ СегментЛАЙН-КРО -ГФ»
- Трубы гибкие гофрированные из поливинилхлорида для электромонтажных работ (ПВХ), диаметром от 16 до 63 мм, типа Легкая, Тяжелая, Сверхтяжёлая и аксессуары к ним, выпускаемые по ТУ 22.21.29-001-52715257-2017, производства ООО «НЕПТУН»
- Трубы гибкие гофрированные из полипропилена для электромонтажных работ(ПП), диаметром от 16 до 63 мм, типа Легкая,Тяжелая , и аксессуары к ним, выпускаемые по ТУ 22.21.29-007-52715257-2017,производства ООО«НЕПТУН»
- Трубы гибкие гофрированные из полиамида для электромонтажных работ(ПА), диаметром от 16 до 63 мм, выпускаемые по ТУ 22.21.29-008-52715257-2017,производства ООО«НЕПТУН»
- Трубы гибкие гофрированные электроизоляционные безгалогенные (HF) и негорючие (НГ) из полиолефинов (ПЛЛ), диаметром от 16 до 63 мм, типа Легкая,Тяжелая, и аксессуары к ним, выпускаемые по ТУ 27.90.12-001-52715257-2018,производства ООО«НЕПТУН»
- Гибкие гофрированные трубы серии «OCTOPUS» из композиции на основе не распространяющего горения ПВХ и аксессуары к ним, изготавливаемые по ТУ 2247-008-47022248-2002 производства АО«ДКС»
- Гибкие гофрированные трубы серии «OCTOPUS» из электроизоляционного материала для электромонтажных работ без содержания галогенов и аксессуары к ним, изготавливаемые по ТУ 3491-052-47022248-2016 производства АО«ДКС»
- Гибкие гофрированные трубы серии «OCTOPUS» из композиции на основе не распространяющего горения полипропилена и аксессуары к ним, изготавливаемые по ТУ 3491-010-47022248-2003 производства АО«ДКС»
- Гибкие гофрированные трубы из полиамида и аксессуары к ним,, изготавливаемые по ТУ 2247-024-47022248-2009 производства АО«ДКС»
- Элементы для труб гофрированных в соответствии с перечнем Каталога(Промрукав,ДКС) и инструкции по монтажу “ ОКЛ СегментЛАЙН-КРО ”.
- Система крепежа СЭ в соответствии с инструкцией по монтажу «ОКЛ СегментЛАЙН-КРО»
- Система крепежа M5 COMBITECH, изготавливаемая по документации производителя
- Огнестойкие распределительные коробки серии СЭ КЛМ-О,КМ-О, выпускаемые по ТУ 27.33.13-015-37572599-2020 производства ООО «СегментЭНЕРГО»,
- Коробки монтажные взрывозащищенные огнестойкие серии КМ-ВО, выпускаемые по ТУ КФСТ.301262.123 и коробки монтажные огнестойкие серии КМ-О выпускаемые по ТУ 3449-005-70631050-2009 , производства ООО «ФНПП«Гефест»
- Коробки ответвительные огнестойкие серии FS с предварительно смонтированной клеммной колодкой из огнестойкой керамики, выпускаемые по ТУ 3464-048-47022248-2016 производства АО«ДКС»
- Огнестойкие коробки серии FR,выпускаемые по ТУ 27.33.13-001-52715257-2017 производства ООО«НЕПТУН»

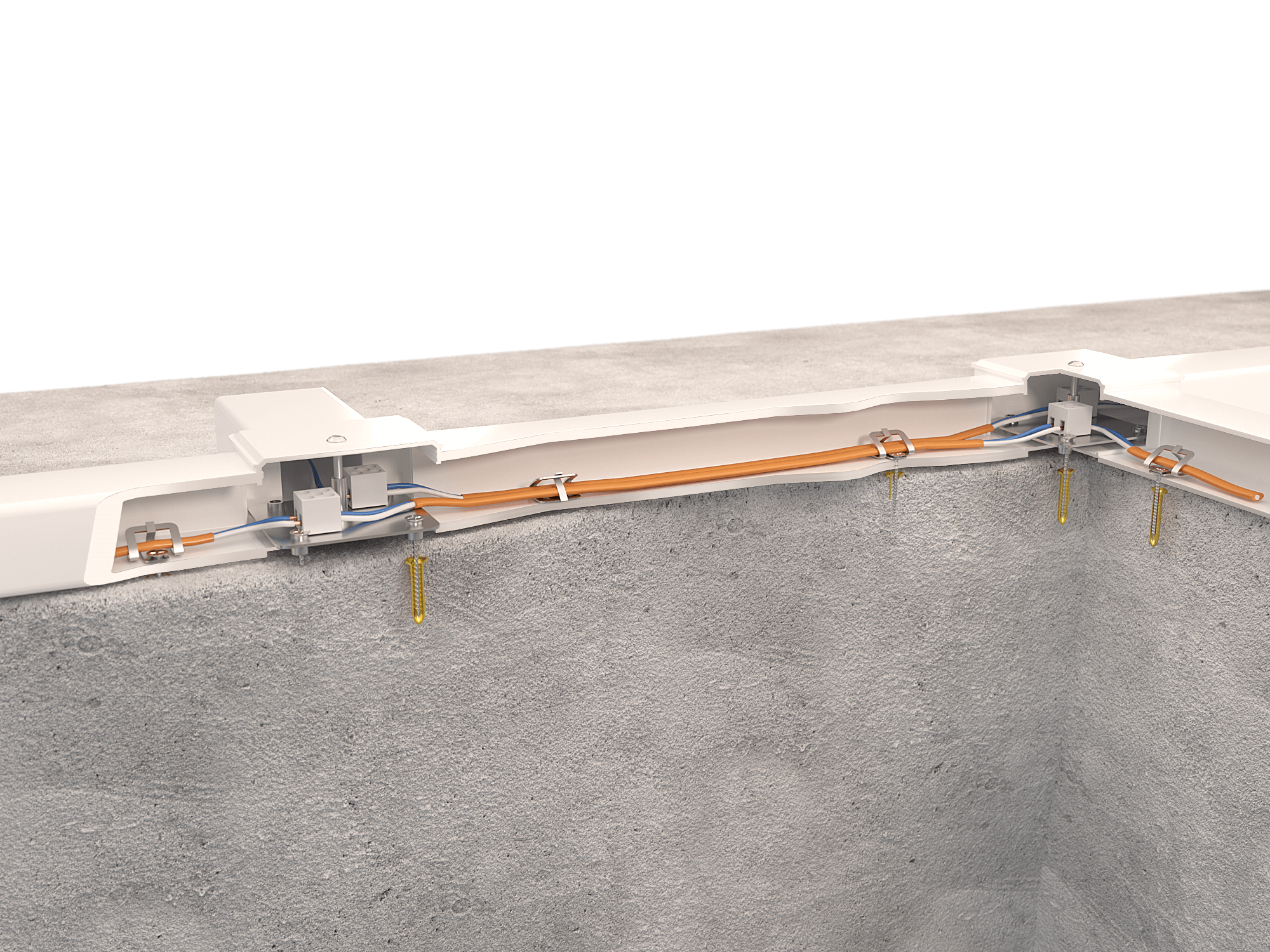

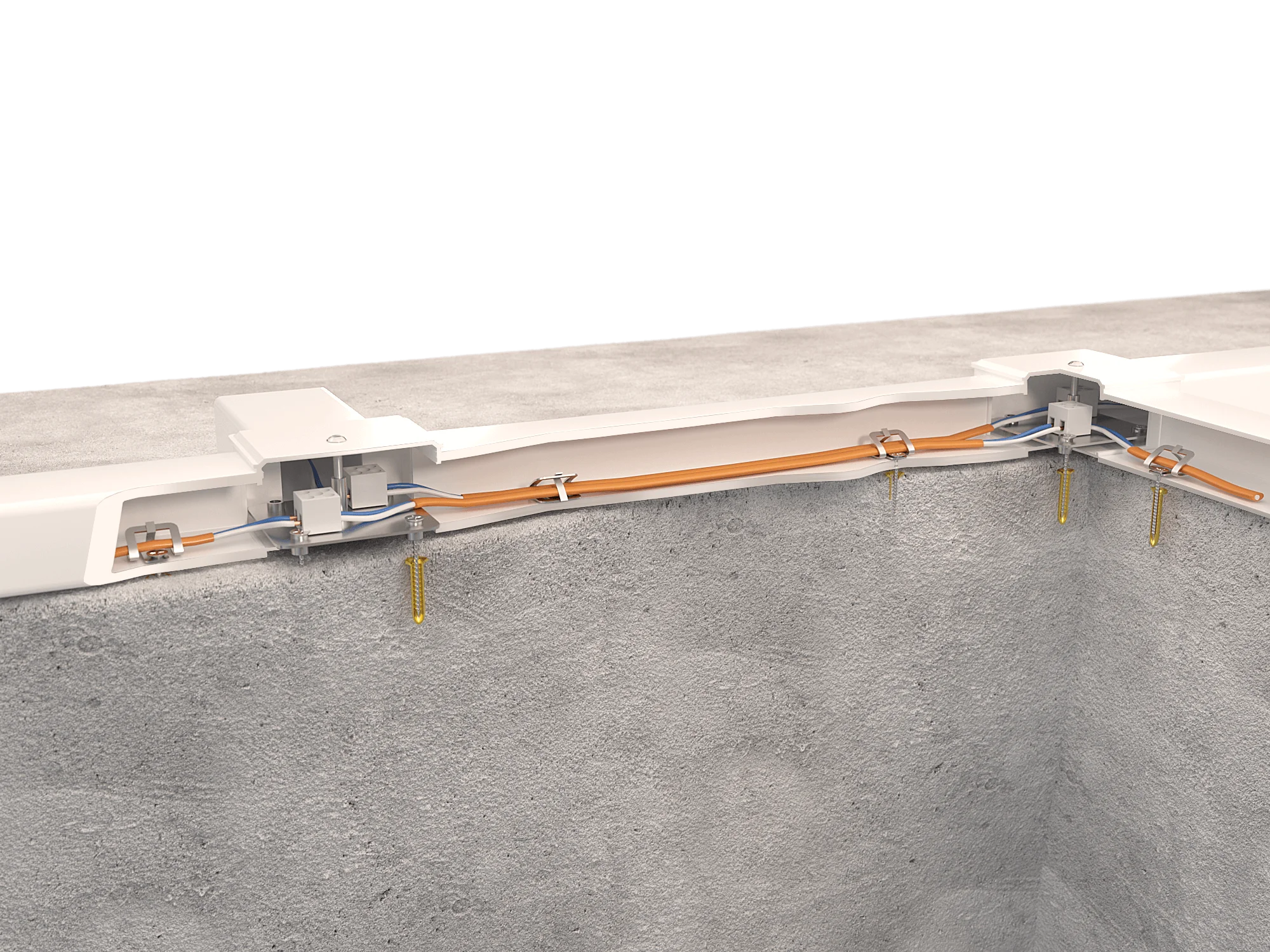

Серия «ОКЛ СегментЛАЙН-КРО-КП»
- Кабель канал( короб монтажный) для электромонтажных работ ,сечением от 25х16 до 100х60 мм и аксессуары к ним, выпускаемый по ТУ 27.33.14-001-52715257-2017 производства ООО«НЕПТУН»
- Короба из электротехнического материала и аксессуары к ним, выпускаемые по ТУ 3449-009-47022248-2010 производства АО«ДКС»
- Элементы для коробов в соответствии с перечнем Каталога(Промрукав,ДКС) и инструкции по монтажу “ ОКЛ СегментЛАЙН-КРО ”.
- Система крепежа СЭ в соответствии с инструкцией по монтажу «ОКЛ СегментЛАЙН-КРО»
- Система крепежа M5 COMBITECH, изготавливаемая по документации производителя
- Огнестойкие распределительные коробки серии СЭ КЛМ-О,КМ-О, выпускаемые по ТУ 27.33.13-015-37572599-2020 производства ООО «СегментЭНЕРГО»,
- Коробки монтажные взрывозащищенные огнестойкие серии КМ-ВО, выпускаемые по ТУ КФСТ.301262.123 и коробки монтажные огнестойкие серии КМ-О выпускаемые по ТУ 3449-005-70631050-2009 , производства ООО «ФНПП«Гефест»
- Коробки ответвительные огнестойкие серии FS с предварительно смонтированной клеммной колодкой из огнестойкой керамики, выпускаемые по ТУ 3464-048-47022248-2016 производства АО«ДКС»
- Огнестойкие коробки серии FR,выпускаемые по ТУ 27.33.13-001-52715257-2017 производства ООО«НЕПТУН»

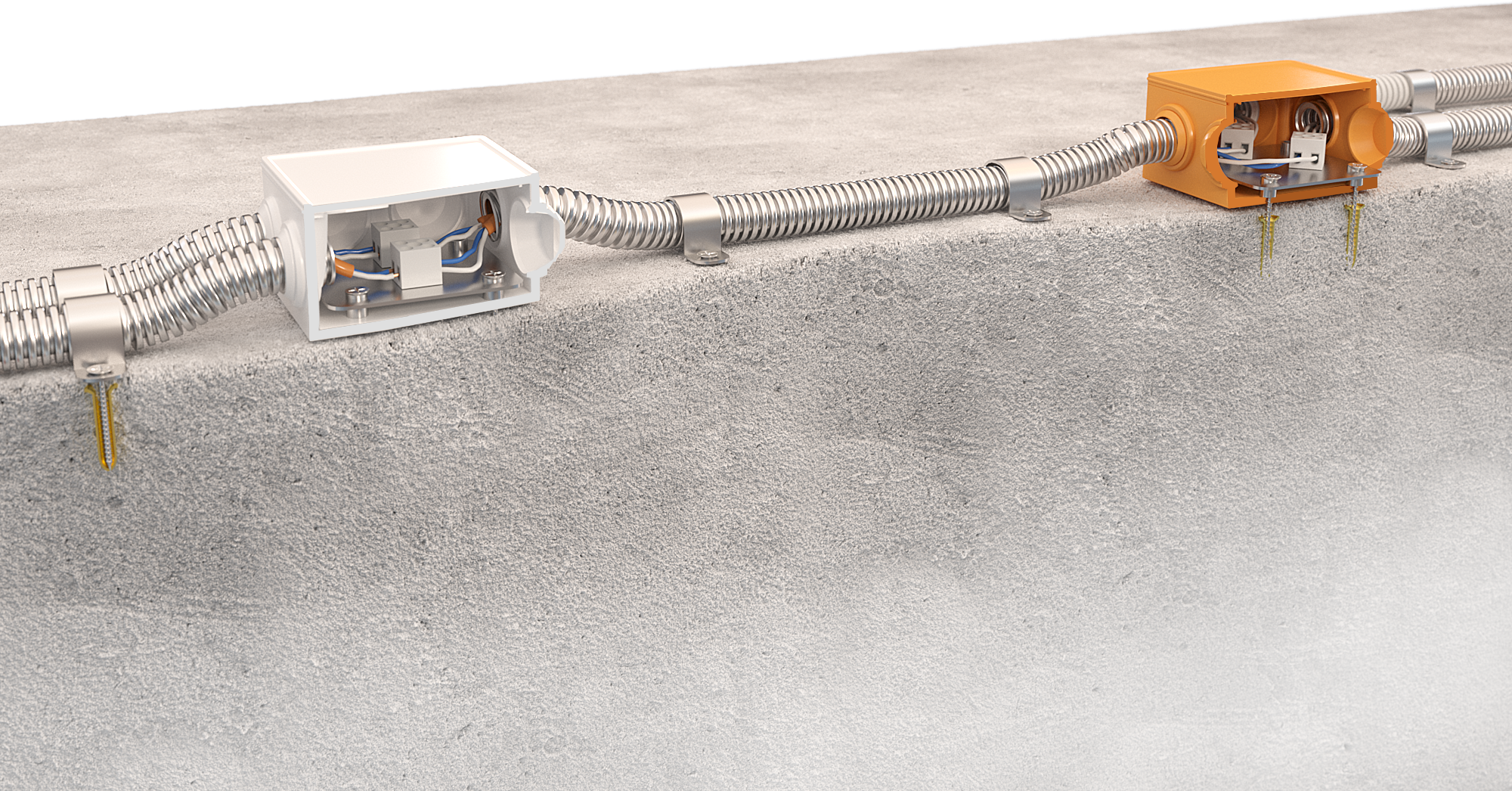

Серия «ОКЛ СегментЛАЙН-МР»
- Рукава металлические гибкие негерметичные типов Р3,Р4, диаметром от 6 до 100мм и аксессуары к ним, выпускаемые по ТУ 25.99.29-001-52715257-2018 производства ООО«НЕПТУН»
- Рукава металлические гибкие в изоляции, диаметром от диаметром от 8 до 100мм и аксессуары к ним, выпускаемые по ТУ 25.99.29-002-52715257-2017 производства ООО«НЕПТУН»
- Рукава металлические для электропроводок серии «COSMEC» аксессуары и система крепежа «COSMEC» к ним диаметрами от 10 до 50мм выпускаемые по ТУ 4833-051-47022248-2016 производства АО«ДКС»
- Элементы для рукавов в соответствии с перечнем Каталога(Промрукав,ДКС) и инструкции по монтажу “ ОКЛ СегментЛАЙН-КРО ”.
- Система крепежа СЭ в соответствии с инструкцией по монтажу «ОКЛ СегментЛАЙН-КРО»
- Система крепежа M5 COMBITECH, изготавливаемая по документации производителя
- Огнестойкие распределительные коробки серии СЭ КЛМ-О,КМ-О, выпускаемые по ТУ 27.33.13-015-37572599-2020 производства ООО «СегментЭНЕРГО»,
- Коробки монтажные взрывозащищенные огнестойкие серии КМ-ВО, выпускаемые по ТУ КФСТ.301262.123 и коробки монтажные огнестойкие серии КМ-О выпускаемые по ТУ 3449-005-70631050-2009 , производства ООО «ФНПП«Гефест»
- Коробки ответвительные огнестойкие серии FS с предварительно смонтированной клеммной колодкой из огнестойкой керамики, выпускаемые по ТУ 3464-048-47022248-2016 производства АО«ДКС»
- Огнестойкие коробки серии FR,выпускаемые по ТУ 27.33.13-001-52715257-2017 производства ООО«НЕПТУН»

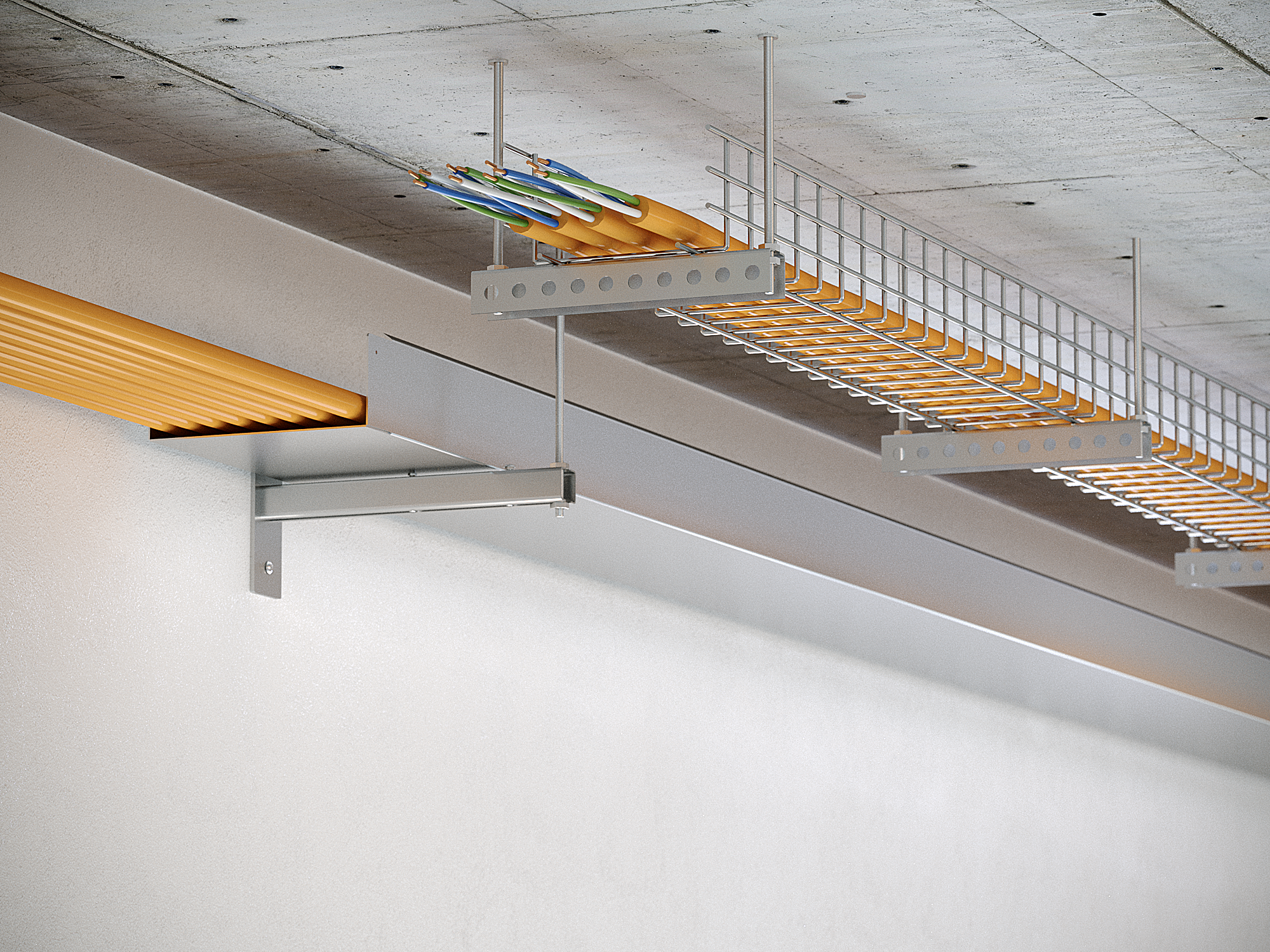

Серия «ОКЛ СегментЛАЙН-КРО-МЛ1»
Металлические листовые перфорированные и неперфорированные кабельные лотки и аксессуары к ним, выпускаемые по ТУ 3449-001-29437321-2013 производства «КМ-профиль»
Серия «ОКЛ СегментЛАЙН-КРО-МЛ2»
Металлические проволочные кабельные лотки и аксессуары к ним, выпускаемые по ТУ 3449-001-29437321-2013 производства «КМ-профиль»
Серия «ОКЛ СегментЛАЙН-КРО-МЛ3»
Металлические лестничные кабельные лотки и аксессуары к ним, выпускаемые по ТУ 3449-001-29437321-2013 производства «КМ-профиль»
Нижеперечисленное относится ко всем сериям МЛ:
- Опорные конструкции и монтажные устройства, профили различного назначения, выпускаемые по ТУ 25.11.23.110-004-84386795-2017
- Монтажные системы на основе старт-профиля, выпускаемые по ТУ 25.11.23.110-005-84386795-2017
- Крепежные изделия, выпускаемые по ТУ 25.11.23.110-004-84386795-2017
- Система крепежа СЭ в соответствии с инструкцией по монтажу «ОКЛ СегментЛАЙН-КРО»
- Огнестойкие распределительные коробки серии СЭ КЛМ-О,КМ-О, выпускаемые по ТУ 27.33.13-015-37572599-2020 производства ООО «СегментЭНЕРГО»,
- Коробки монтажные взрывозащищенные огнестойкие серии КМ-ВО, выпускаемые по ТУ КФСТ.301262.123 и коробки монтажные огнестойкие серии КМ-О выпускаемые по ТУ 3449-005-70631050-2009 , производства ООО «ФНПП«Гефест»
- Коробки ответвительные огнестойкие серии FS с предварительно смонтированной клеммной колодкой из огнестойкой керамики, выпускаемые по ТУ 3464-048-47022248-2016 производства АО«ДКС»
- Огнестойкие коробки серии FR,выпускаемые по ТУ 27.33.13-001-52715257-2017 производства ООО«НЕПТУН»
Информация для заказа
При проектировании ОКЛ следует руководствоваться значениями времени работоспособности ОКЛ в условиях воздействия пламени, подтвержденными результатами сертификационных испытаний по ГОСТ Р 53316-2009.
- Полный состав и исполнение ОКЛ указывается в инструкции по монтажу.
- Сертификат на ОКЛ предоставляется только на системное решение, включающее набор маркоразмеров кабеля и соответствующий тип кабеленесущей системы, металлического крепежа, включенных в состав сертификата.
- При проектировании и заказе ОКЛ не допускается отступлений от требований по комплектности и составу выбранного типа огнестойкой кабельной линии.
- Гарантия сертифицированного времени огнестойкости ОКЛ – соблюдение требований инструкций по монтажу и составу ОКЛ и правил технической эксплуатации электроустановок потребителей (ПУЭ).
Для подбора конфигурации и подготовки решения, уточните необходимые характеристики ОКЛ (состав, необходимое время сохранения работоспособности, тип кабеленесущей системы) и свяжитесь с нашими специалистами.
