- Огнестойкие распределительные коробки серии СЭ КЛМ-О, выпускаемые по ТУ 27.33.13-015-37572599-2020 производства ООО «СегментЭНЕРГО». Применяются для монтажа внутри помещений. Корпус состоит из стального оцинкованного основания и крышки из негорючего термопластичного полимера с металлическим вкладышем.
- Коробки монтажные взрывозащищенные огнестойкие серии КМ-ВО, выпускаемые по КФСТ.301262.123ТУ, производства ООО «ФНПП«Гефест»
- Коробки ответвительные огнестойкие серии FS с предварительно смонтированной клеммной колодкой из огнестойкой керамики, выпускаемые по ТУ 3464-048-47022248-2016 производства АО «ДКС»
- Коробки зажимов типа КЗ, выпускаемые по ТУ ПИНЮ.685564.002 и аксессуары к коробкам взрывозащищенным по ТУ ПИНЮ.687153.002 производства ОАО «Взрывозащищенные электрические аппараты низковольтные»
Огнестойкие кабели производства СегментЭНЕРГО
- Кабели симметричные для структурированных кабельных систем марки СегментЛАН
- Кабели для систем охранно-пожарной сигнализации марки КПС
- Кабели симметричные для интерфейса RS–485 марки КОПСЭ
- Кабели контрольные марок КВВГ и КППГ
- Кабели силовые марок ВВГ и ППГ
- Кабели монтажные марки МКШ
- Кабели для систем автоматизации SEFLEX-M
- Кабели огнестойкие оптические Сегмент-ОК
- Кабели универсальные Сегмент-КУ
Крепежные комплекты для ОКЛ СегментЛАЙН
Комплекты это решение состоящее из самых популярных компонентов системы крепежа СЭ предназначенные для упрощения заказа, комплектации и монтажа систем пожарной безопасности на базе огнестойких кабельных линий СегментЛАЙН.
Система крепежа СЭ состоит из:
| Наименование | Внешний вид | |
|---|---|---|
| Хомут заземления из нержавеющей стали | 5-25 5-48 16-115 |
 |
| Хомут заземления из оцинкованной стали | 8-17,5 17,5-48 17,5-114 |
 |
| Саморез острый, редкий шаг | 3,5 × 45 3,5 × 55 4,8 × 90 |
 |
| Саморез с прессшайбой, острый | 4,2 × 32 мм |  |
| Саморез DIN 7981 | 4,8 × 32 мм 5,5 × 38 мм |
 |
| Дюбель металлический универсальный | 5 × 30 мм 6 × 32 мм 8 × 38 мм |
 |
| Анкер-клин | M6 × 40 M6 × 60 |  |
| Хомут стальной трубный с внутренней резьбой | 11-15÷98-105 мм × М8 ТХ-/4″ ÷ ТХ-3 1/2″ × М8 |  |
| Хомут FR ПР | FR ПР-25 FR ПР-40 FR ПР-60 |
 |
| Стяжки кабельные стальные СКС (316) | 7,9 × 150÷7,9 × 1000 мм |  |
| Стяжки кабельные стальные СКС-2 (316) | 7,9 × 400÷12 × 1200 мм |  |
| Саморез по металлу со сверлом, с прессшайбой, оцинкованный | 4,2 × 25 |  |
| Гвоздь 3.05 step EG усиленный | от 3.05 × 15 мм до 3.05 × 32 мм |  |
| Дюбель Молли | от М4 × 32 до М6 × 65 |  |
| Лента монтажная FR ПР | 0,7 × 20 мм |  |
| Скоба стальная оцинкованная однолапковая | СМО 8-9÷60-63 мм |  |
| Скоба стальная оцинкованная двухлапковая | СМД 8-9÷60-63 мм |  |
| Крепёж-скоба с круглым отверстием ∅ 6,5 мм для анкер-клина | СМО 16-17÷21-22 мм |  |
| Крепёж-скоба без отверстий для монтажного пистолета | СМО 16-17÷31-32 мм СМД 16-17÷19-20 мм |
  |
| Наименование | Внешний вид | |
|---|---|---|
| Кровельные саморезы | 4,8 × 28 |  |
| Анкер стальной разжимной | М6÷М10 |  |
| Саморез-шпилька | М8÷М10 |  |
| Шпилька стальная резьбовая оцинкованная | М6÷М16 |  |
| Винт с полуцилиндрический головкой DIN967 | M4 × 12 M5 × 16 M6 × 20 |  |
| Заклепка резьбовая, стальная оцинкованная цилиндр | М4÷М8 |  |
| Шайба стальная плоская увеличенная | М6÷М16 |  |
| Гайка с насечкой оцинкованная, препятствующей откручиванию | М6÷М16 |  |
| Траверса монтажная оцинкованная | 20 × 30 × 1,5 мм |  |
| Зажим для троса двойной | ∅ 4÷6 мм |  |
| Зажим троса одинарный | ∅ 4÷6 мм |  |
| Зажим троса одинарный «слоник» | ∅ 4÷6 мм |  |
| Коуш | 4÷6 мм |  |
| Рым-болт | М6÷М16 |  |
| Рым-гайка | М6÷М16 |  |
| Талреп кольцо-кольцо | М6÷М16 |  |
| Талреп крюк-кольцо | М6÷М16 |  |
| Талреп крюк-крюк | М6÷М16 |  |
| Трос стальной DIN 3055 | ∅ 4÷6 мм |  |
| Анкерный болт с крюком | М6 8 × 45 ÷ М12 16 × 110 |  |
| Анкерный болт с кольцом | М6 8 × 45 ÷ М12 16 × 110 |  |
Таблицы времени работоспособности линий и выбор линий ОКЛ
Выбор ОКЛ следует осуществлять на основании данных расчета времени, необходимого для полной эвакуации на объекте и / или для функционирования систем противопожарной защиты, обнаружения пожара, оповещения и управления эвакуацией
(СОУЭ) и др.
- При выборе ОКЛ необходимо руководствоваться видом кабеленесущей системы, способом прокладки кабеля открытой или закрытой и типом поверхности
- Предел огнестойкости ОКЛ выбирается по таблице в зависимости от марки ОКЛ, марки кабеля, входящего в её состав, и рабочего напряжения кабеля в составе
Поверхности для монтажа и время работоспособности линии:
| Прокладка по бетонным, монолитным поверхностям, кирпичу, газобетону, сэндвич-панели, профлисту, гипскокартонным листам, гипсоволокнистым листам, стекломагнезитным листам |
По стальному канату (тросу) в обхват металлических конструкций |
|||||||||
| Марка кабеля | КП | ГФ | ЖТ | МР | ОП | СТ | ТНЛ | ГФ | МР | ЖТ |
| СегментЛАН | 90 | 120 | 90 | 90 | 90 | 60 | 90 | 90 | 60 | 90 |
| КПС | 120 | 120 | 90 | 120 | 120 | 90 | 120 | 90 | 60 | 120 |
| КОПСЭ | 120 | 120 | 90 | 120 | 120 | 90 | 60 | 60 | 60 | 120 |
| КВВГнг(А)-FRLS | 90 | 90 | 60 | 60 | 90 | 60 | 60 | 60 | 60 | 90 |
| ВВГнг(А)-FRLS | 90 | 90 | 60 | 90 | 90 | 60 | 60 | 60 | 60 | 90 |
| КВВГнг(А)-FRLSLTx | 90 | 90 | 60 | 60 | 90 | 60 | 60 | 60 | 60 | 90 |
| ВВГнг(А)-FRLSLTx | 90 | 90 | 60 | 90 | 90 | 60 | 60 | 60 | 60 | 90 |
| КППГнг(А)-FRHF | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 | 60 | 90 |
| ППГнг(А)-FRHF | 120 | 120 | 90 | 90 | 120 | 90 | 120 | 90 | 60 | 120 |
| Сегмент-КУ | 120 | 120 | 90 | 120 | 120 | 90 | 60 | 60 | 60 | 90 |
| SEFLEX | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 | 60 | 90 |
| Сегмент-ОК | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| MIнг(А)-FRHF | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 | 90 |
При прокладке серии «ОКЛ СегментЛАЙН-МЛ»
| Марка кабеля | МЛ1 | МЛ2 | МЛ3 | МЛ4 |
| СегментЛАН | 90 | 90 | 90 | 60 |
| КПС | 120 | 120 | 120 | 120 |
| КОПСЭ | 120 | 120 | 120 | 120 |
| КВВГнг(А)-FRLS | 90 | 90 | 90 | 60 |
| ВВГнг(А)-FRLS | 90 | 60 | 60 | 90 |
| КВВГнг(А)-FRLSLTx | 60 | 60 | 60 | 60 |
| ВВГнг(А)-FRLSLTx | 90 | 90 | 60 | 60 |
| КППГнг(А)-FRHF | 90 | 90 | 90 | 60 |
| ППГнг(А)-FRHF | 120 | 120 | 120 | 120 |
| Сегмент-КУ | 120 | 120 | 120 | 120 |
| Сегмент-ОК | 90 | 90 | 90 | 90 |
| SEFLEX | 90 | 90 | 90 | 90 |
| MIнг(А)-FRHF | 90 | 90 | 90 | 90 |
Для оформления заказа на ОКЛ СегментЛАЙН
Консультация по ОКЛ
Для получения консультации по ОКЛ под объект вы можете оставить заявку на обратный звонок, а также при желании прикрепить файл Вашего технического задания.

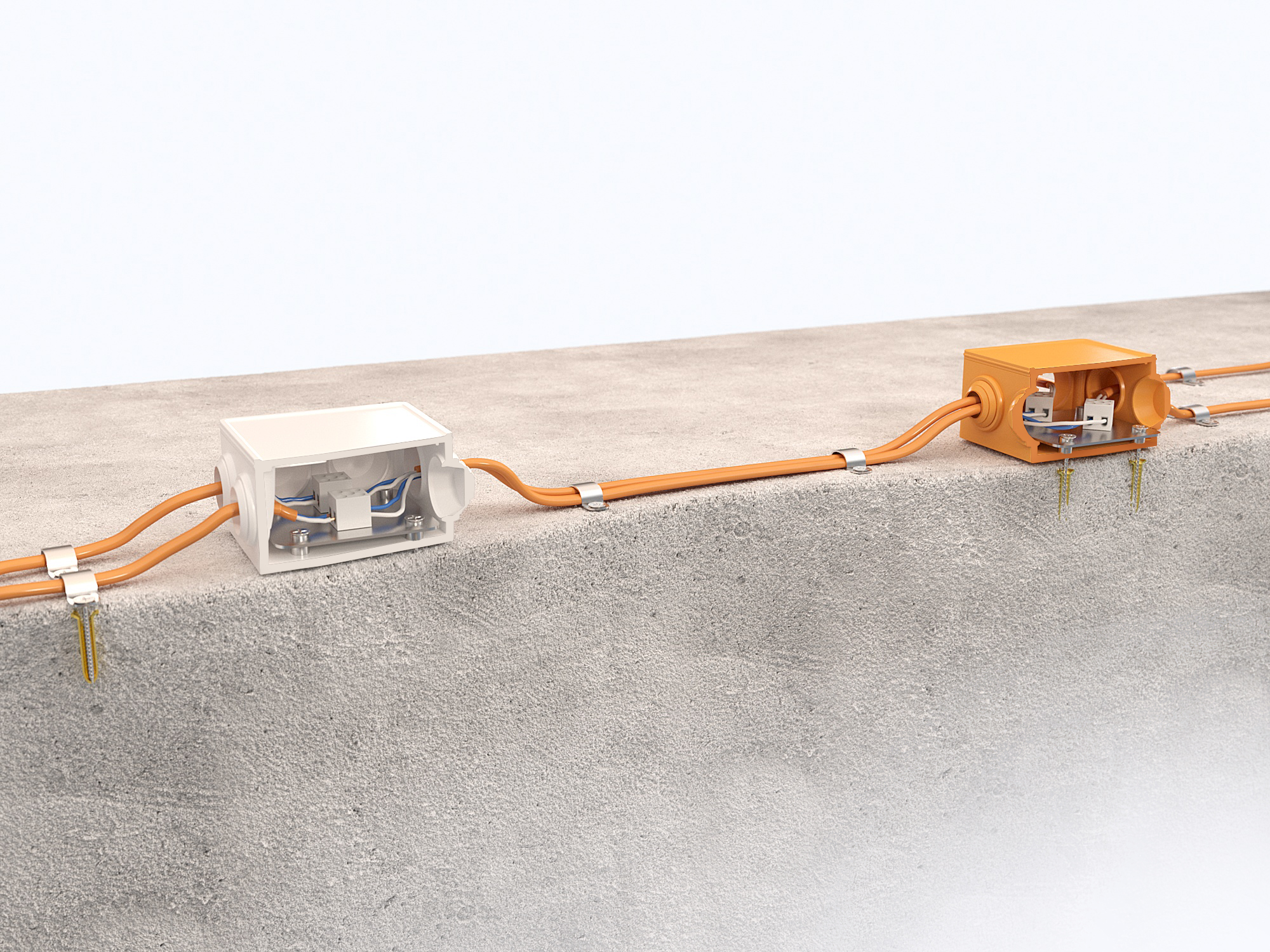

СегментЛАЙН-ОП
(Открытая прокладка)

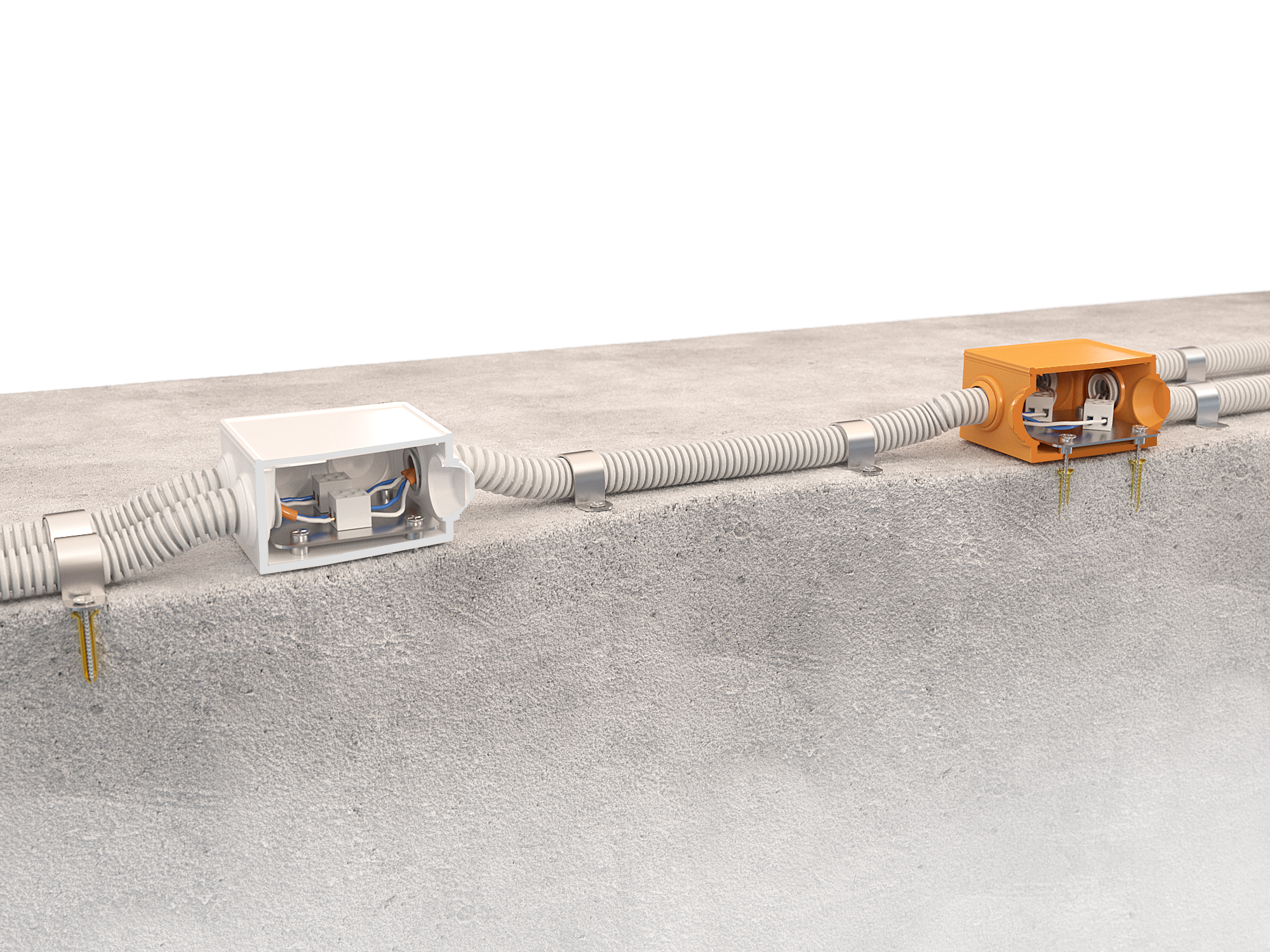

СегментЛАЙН-ГФ
(Гофрированные трубы)
- Трубы гибкие гофрированные производства ООО ПКП «Сегмент Энерго» и аксессуары к ним
- Система крепежа СЭ
- Коробки огнестойкие
- Кабели огнестойкие производства СегментЭНЕРГО

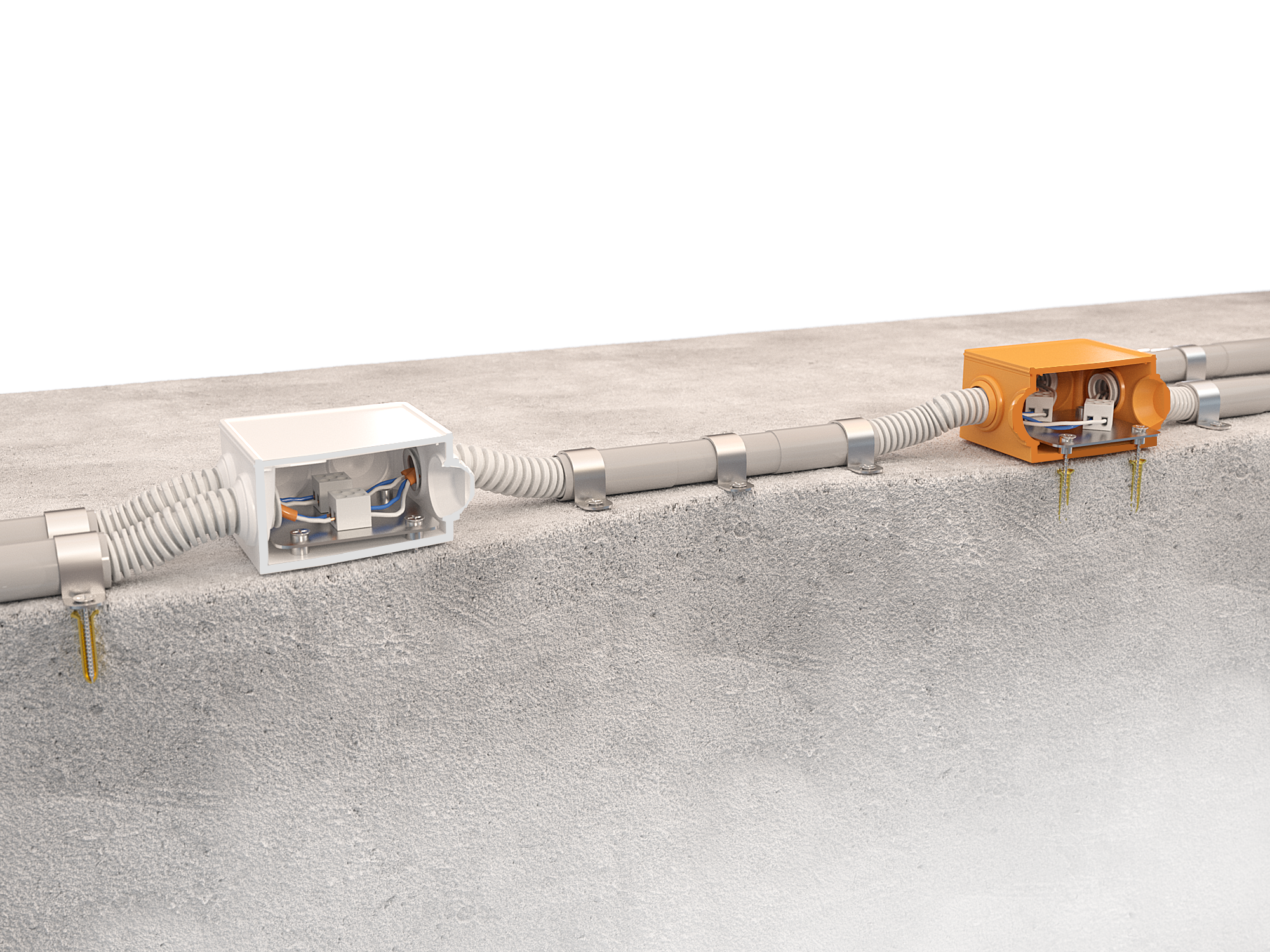

СегментЛАЙН-ЖТ
(Жесткие трубы)
- Трубы гладкие жесткие производства ООО ПКП «Сегмент Энерго» и аксессуары к ним
- Система крепежа СЭ
- Коробки огнестойкие
- Кабели огнестойкие производства СегментЭНЕРГО

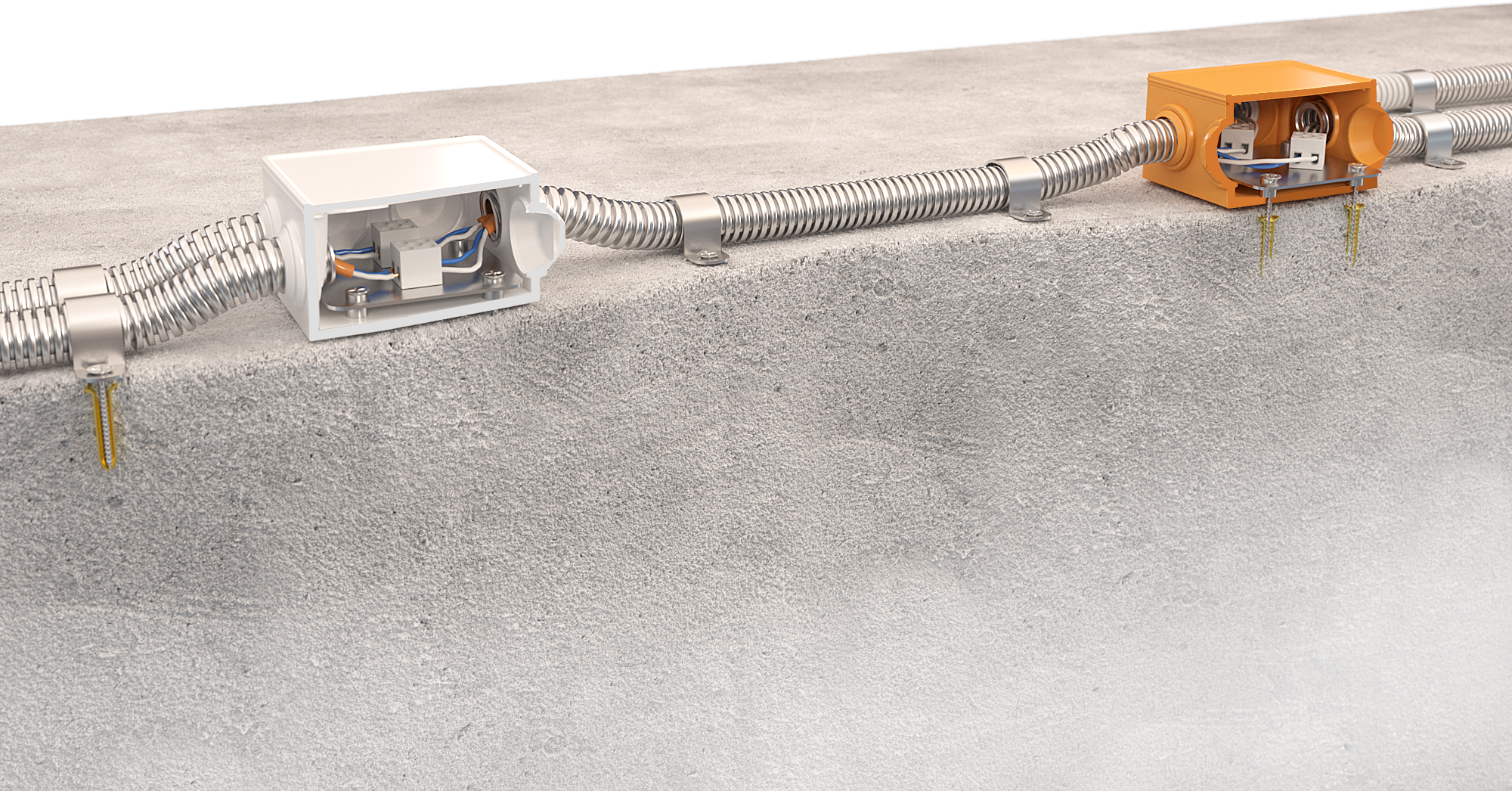

СегментЛАЙН-МР
(Металлорукав)
- Рукава металлические гибкие в изоляции производства ООО ПКП «Сегмент Энерго» и аксессуары к ним
- Система крепежа СЭ
- Коробки огнестойкие
- Кабели огнестойкие производства СегментЭНЕРГО

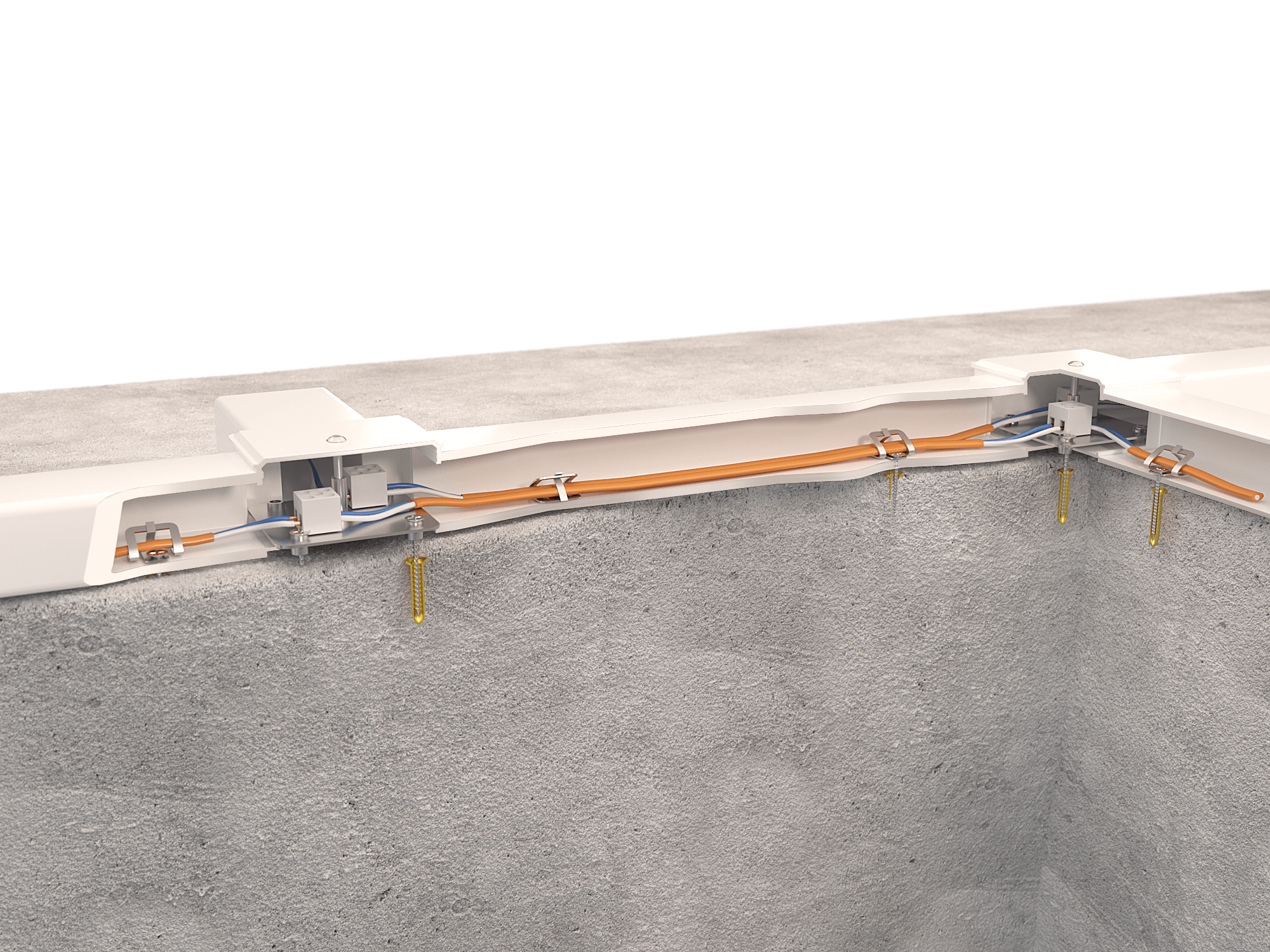

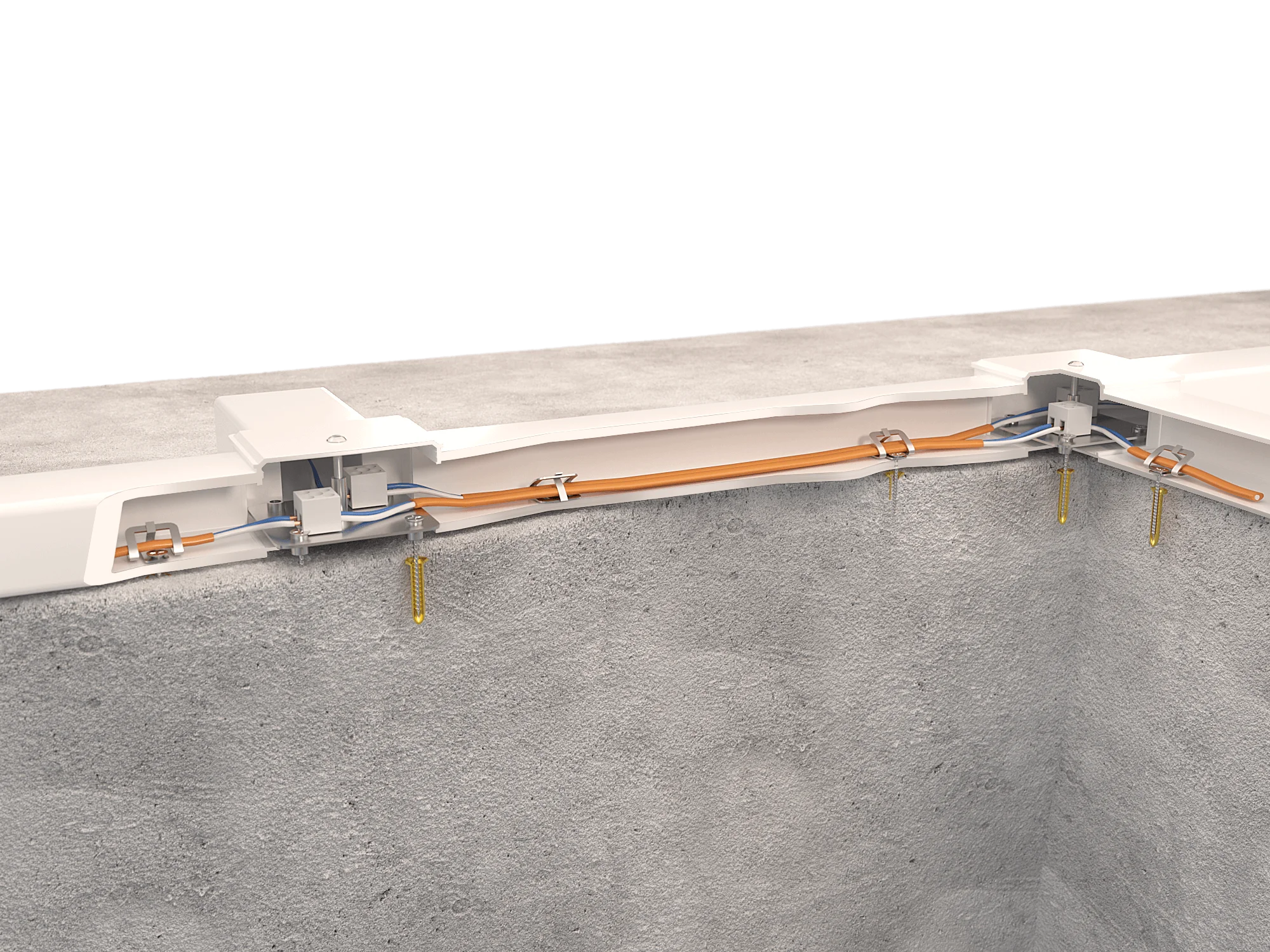

СегментЛАЙН-КП
(Кабель канал пластиковый)
- Кабельный канал (короб монтажный) производства ООО ПКП «Сегмент Энерго» и аксессуары к ним
- Система крепежа СЭ
- Коробки огнестойкие
- Кабели огнестойкие производства СегментЭНЕРГО

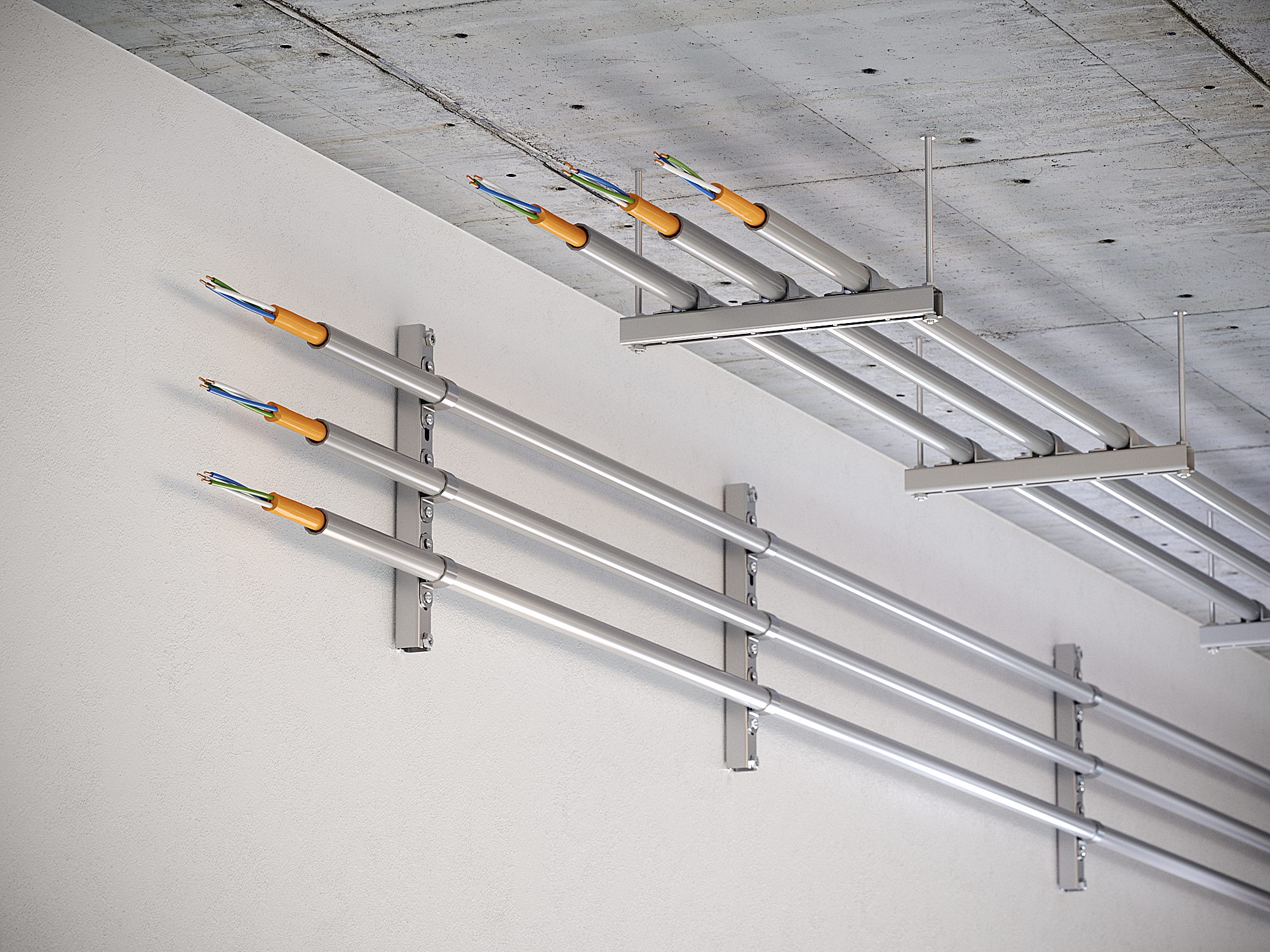

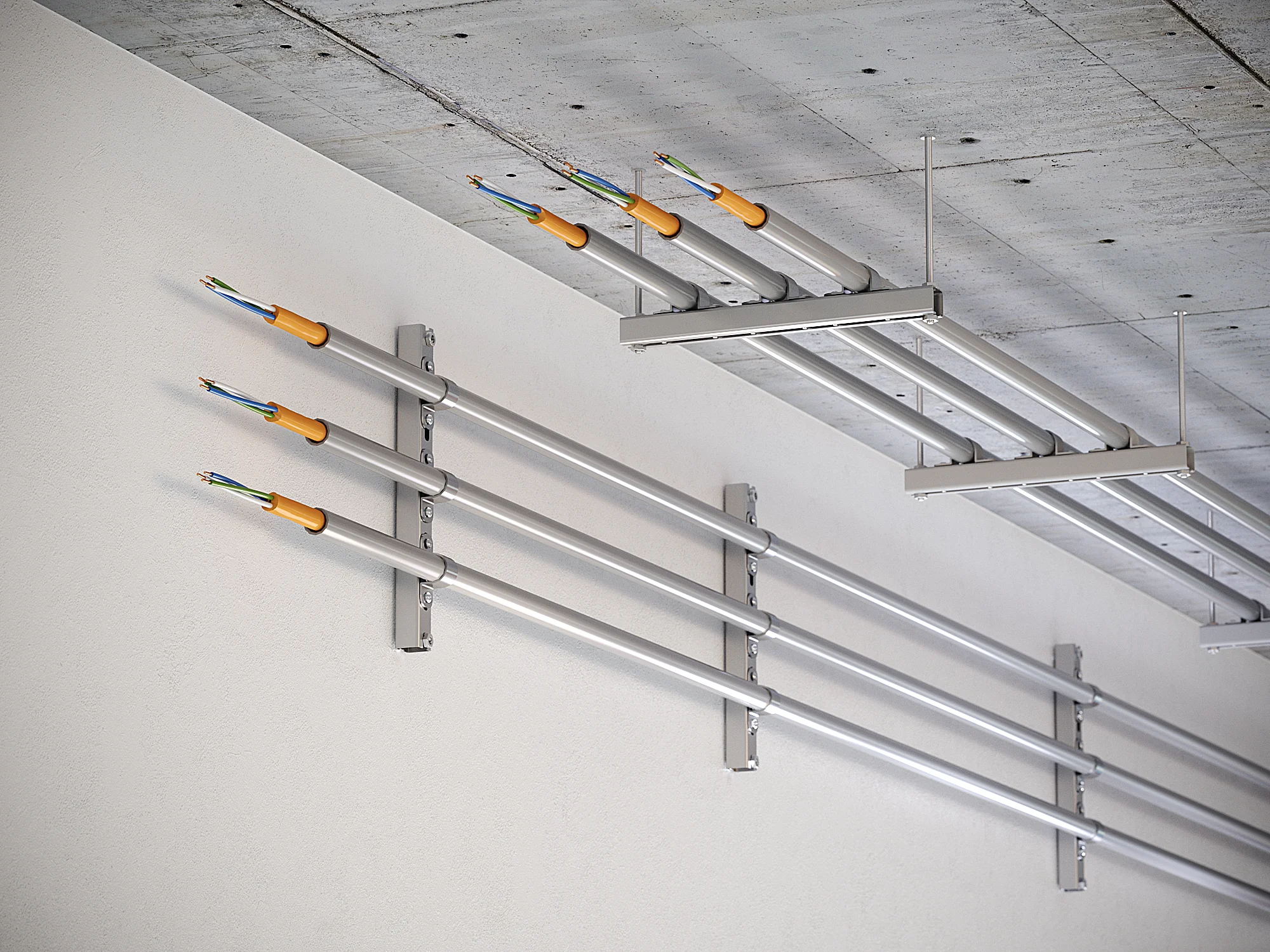

СегментЛАЙН-СТ
(Стальные трубы)
- Трубы стальные для электропроводок серии «COSMEC» производства АО «ДКС» (выпускаемые по ТУ 4833‑041–47022248–2014) и аксессуары к ним
- Трубы стальные водогазопроводные: ГОСТ 3262‑75. ГОСТ 8732. ГОСТ 8734. ГОСТ 10704, ДУ 15
(20,25,32,40,50) мм. - Сантехнические хомуты для труб типов FRSN 25‑28 M8 / M10. ГОСТ 24137‑80. ГОСТ 24140‑80: ГОСТ 17679‑80.
- Система крепежа СЭ
- Коробки огнестойкие
- Кабели огнестойкие производства СегментЭНЕРГО

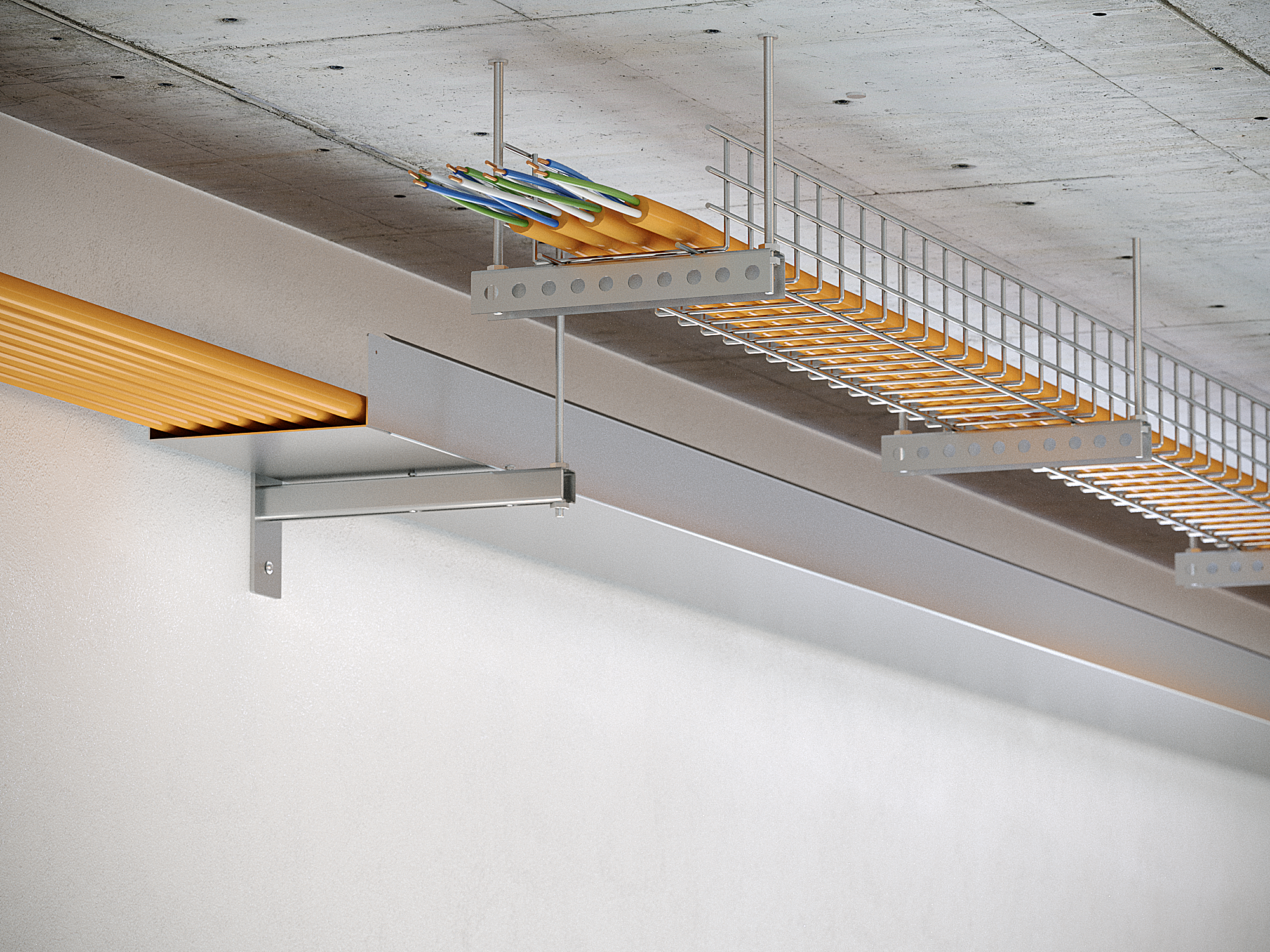

СегментЛАЙН-МЛ
(Металлические лотки)
- СегментЛАЙН-МЛ1
— Металлические листовые перфорированные и неперфорированные кабельные лотки и аксессуары к ним
серии S5 COMBITECH, изготавливаемые по ТУ 3449-013-47022248-2004 “Система кабельных лотков листо-
вых для электропроводок” производства АО «ДКС» - СегментЛАЙН-МЛ2
— Металлические лестничные кабельные лотки и аксессуары к ним серии L5 COMBITECH, изготавливаемые по ТУ 3449-002-73438690-2008 производства АО «ДКС» - СегментЛАЙН-МЛ3
— Металлические проволочные кабельные лотки и аксессуары к ним серии F5 COMBITECH, изготавливаемые по ТУ 3449-001-73438690-2006 “Система кабельных лотков листовых для электропроводок” производства АО «ДКС» - СегментЛАЙН-МЛ4
— Металлические лестничные кабельные лотки и металлические листовые кабельные лотки и аксессуары к ним серии I5 COMBITECH , а также опорные конструкции и монтажные системы, изготавливаемые по ТУ 25.11.23-073-47022248-2019 “Система кабельных лотков листовых для электропроводок” производства АО «ДКС» - СегментЛАЙН-МЛ5
— Опорные конструкции и монтажные устройства серии B5 COMBITECH, изготавливаемые по ТУ 3449-032-47022248-2012 “Система опорных конструкций и монтажных устройств” производства АО «ДКС»
— Система крепежа M5 COMBITECH, изготавливаемая по документации производителя; - Система крепежа СЭ
- Коробки огнестойкие
- Кабели огнестойкие производства СегментЭНЕРГО
